ОТБ (OTB)

Жироуловитель для канализации

Общее описание

Назначение

Улавливание жиросодержащих загрязнений из сточных вод предприятий. Используется для первичной очистки сточной воды перед сбросом в городской коллектор.

Конструкция

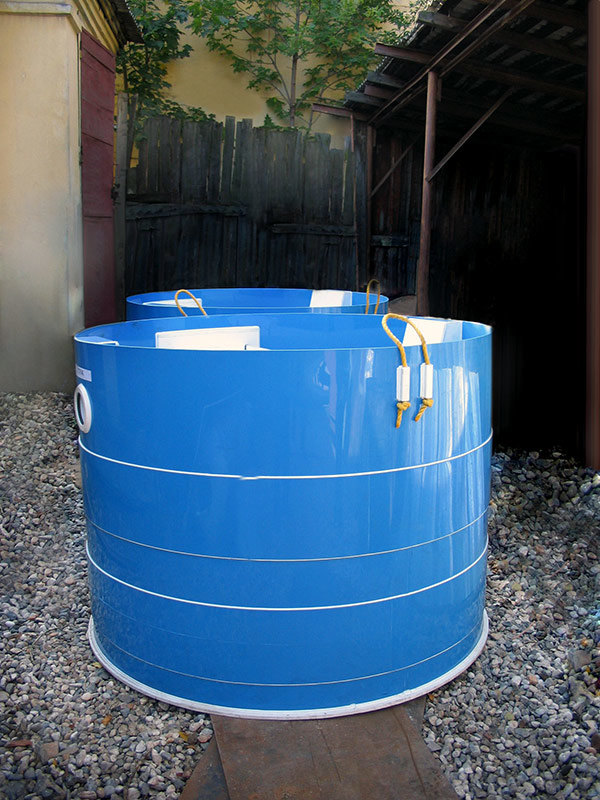

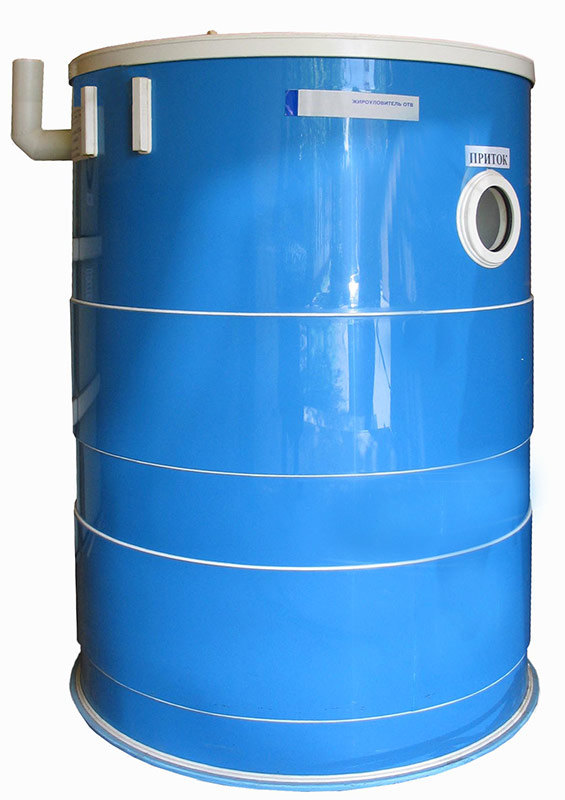

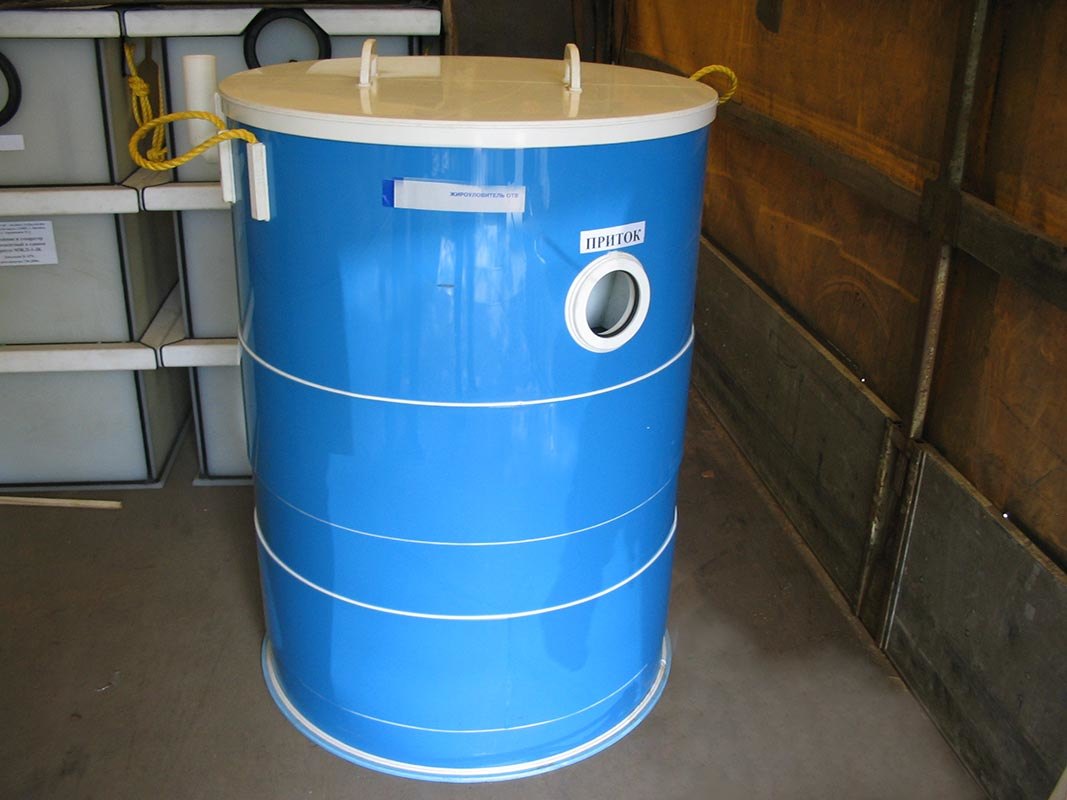

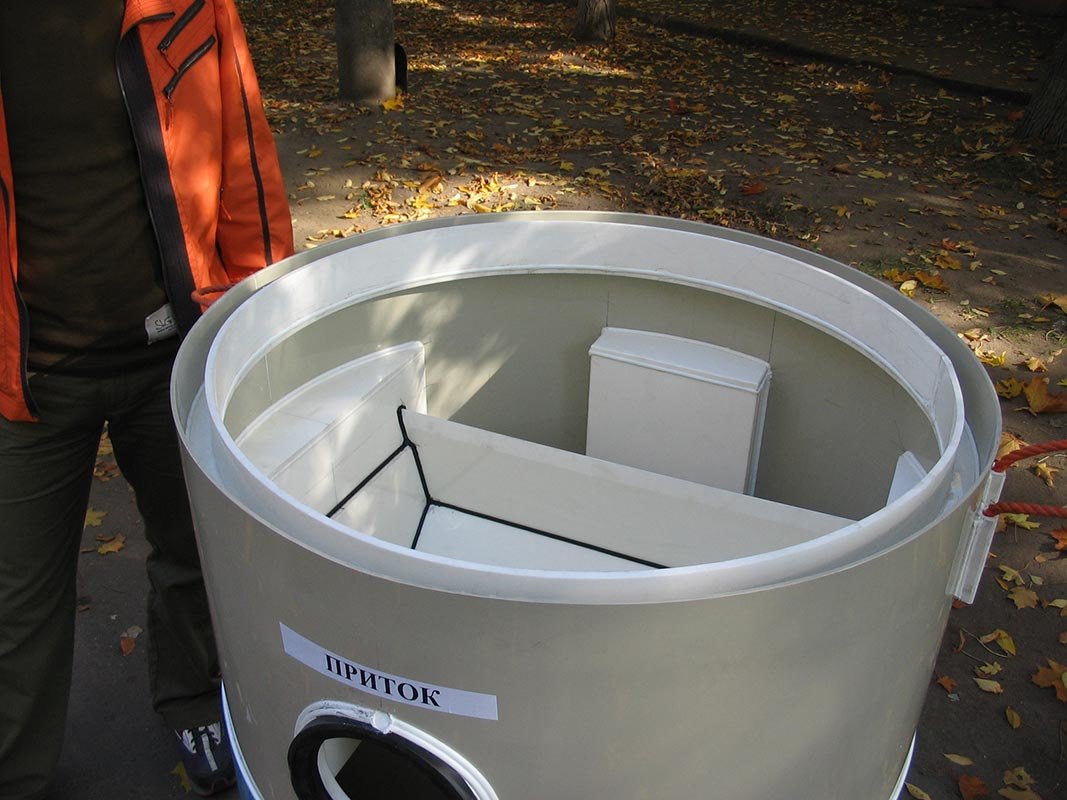

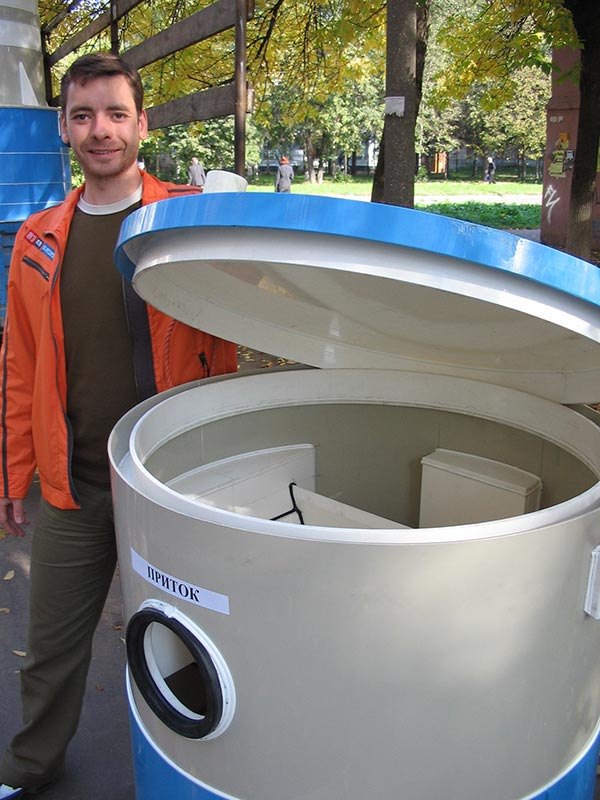

Представляет собой герметичный пластмассовый резервуар с внутренними перегородками и емкостью для накопления всплывшего жира.

Материал изготовления жироловки ОТВ – интегрированный полипропилен «Мостен-52-492». Полипропилен обладает антикоррозионными свойствами. Оборудование соответствует условиям CR номер 171/92, а технологическое исполнение — стандарту DIN 4040.

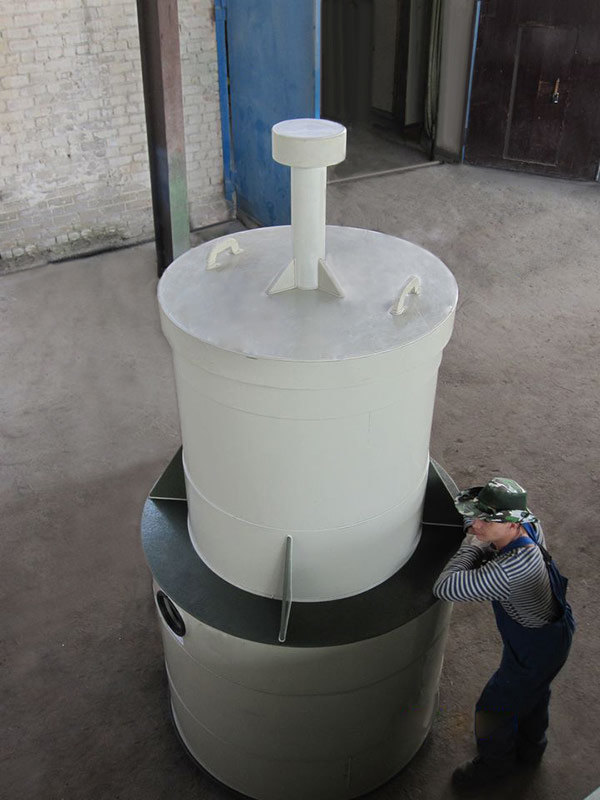

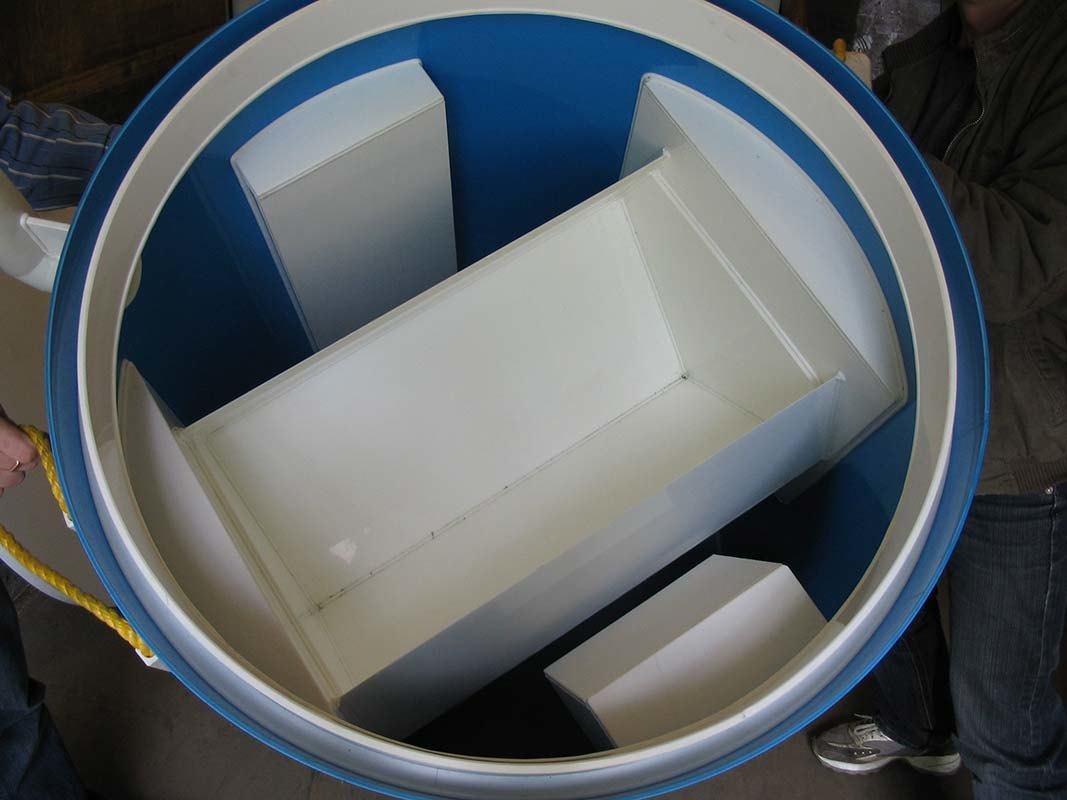

Емкость для накопления жира представляет собой ограниченную наклонными пластинами емкость, расположенную на поверхности жироловки. Удаление жиропродуктов происходит механическим и механизированным способом. Для удобства эксплуатации, имеется площадка и лестница для обслуживания. На поверхности оборудование ОТБ закрывается крышкой из полипропилена.

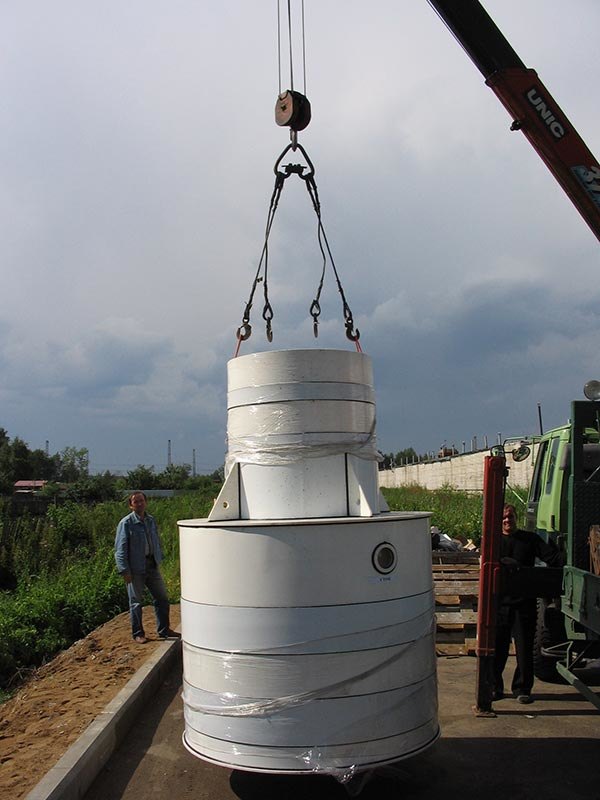

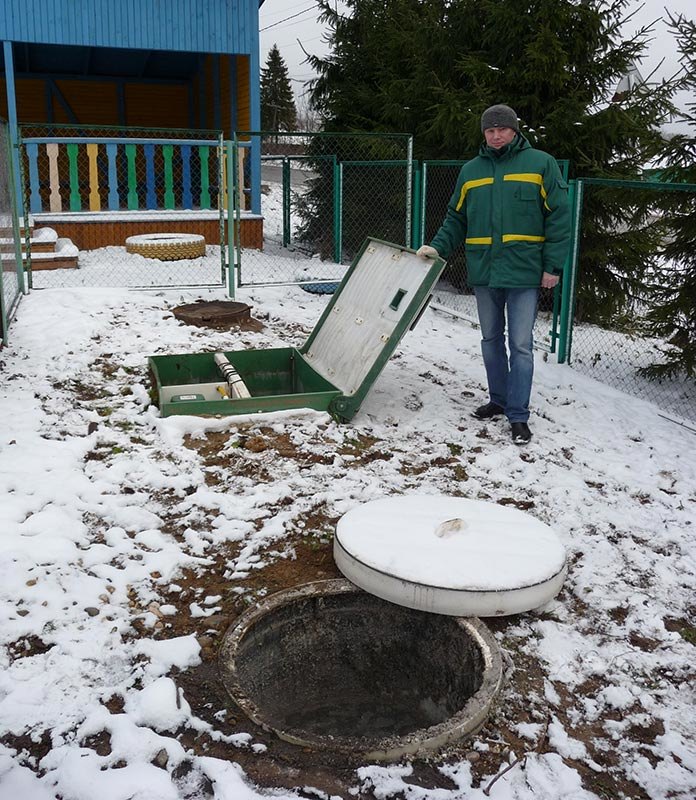

Жироловка устанавливается на твердое и ровное основание, при монтаже в обводненных грунтах необходимо бетонировать корпус.

Подбор

Для заказа жироловки необходимо указать следующие параметры:

  • Наружный диаметр подводящей трубы К и L (110, 125 или 160 мм);
  • Высота надставки, определяется по глубине залегания канализационной трубы;
  • Необходимость пластиковой крышки. При размещении под проезжей частью крышка заменяется на чугунный люк.

Принцип действия

Сточные воды, прошедшие предварительную очистку на механической решетке поступают в первую часть жироловки. Здесь происходит всплытие жирных загрязнений и выпадение взвешенных веществ в осадок. Удаление загрязнений идет за счет разности плотности. После первой ступени вода перетекает на вторую, где полностью очищается. Вода отводится через выходную трубу в канализационную сеть.

Жироотделитель Верта отличается длительным сроком службы, обусловленным свойствами материала, из которого он изготовлен (стеклопластик устойчив к воздействию многих агрессивных сред и отличается высокой прочностью, сравнимой со сталью).

Всплывший жир сгребается с поверхности жироловки в накопительную емкость, где находится до момента его удаления. В оборудовании ОТБ можно сделать отверстие для монтажа вентиляционной трубы.

Преимущества

  • Высокая эффективность очистки от неэмульгированных жиров;
  • Удобный доступ к осмотру оборудования;
  • Длительный срок эксплуатации;
  • Несложный монтаж;
  • Удобство в обслуживании.
Характеристики и цены
Жироловка ОТБСтоимость, с НДС
ОТБ 1ОТБ 2ОТБ 3ОТБ 4ОТБ 5
рубрубрубрубруб
В основном исполнении87 877122 974135 572150 137164 628
Надставка до 0,5 м11 10811 10811 10811 10811 108
Надставка до 1 м22 21522 21522 21522 21522 215
Надставка до 1,5 м33 32433 32433 32433 32433 324
Надставка до 2 м44 43144 43144 43144 43144 431
Надставка до 2,5 м55 54055 54055 54055 54055 540
Надставка до 3 м66 64766 64766 64766 64766 647
Крышка (люк)9 0009 0009 0009 0009 000
Заполните и отправьте нам опросный лист, и мы подготовим для вас коммерческое предложение

Наши сотрудники помогут выполнить расчет и подбор оборудования с учетом ваших возможностей и требований по эффективности очистки

Заполнить опросный лист
