Стеклопластиковые поворотные колодцы
Назначение
При проектировании и строительстве сетей канализации и водопровода невозможно обойтись без использования поворотных, соединительных, перепадных и смотровых колодцев. Они позволяют осуществлять доступ к сетям, прочищать их при засорах, визуально наблюдать за качеством воды, соединять и разделять потоки воды. Наша организация занимается изготовлением колодцев из стеклопластика.
Все смотровые колодцы можно разделить на линейные и поворотные. Поворотные колодцы устанавливают в местах присоединения к другим сетям, при изменении направления, уменьшении или увеличении уклона, смене диаметра труб. Линейные колодцы устанавливаются на прямолинейных участках сети, при значительной их протяженности, в соответствии со СНиП 2.04.05-85.
Преимущества
Из всего многообразия материалов у стеклопластиковых колодцев можно выделить следующие преимущества:
- коррозионная стойкость (нет необходимости обрабатывать защитными материалами);
- прочность (стеклопластик зарекомендовал себя как особо прочный материал);
- простота монтажа (элементы колодца не требуют цементного соединения);
- небольшой вес составляющих элементов (позволяет перевозить материалы машинах малой грузоподъемности);
- полная герметичность (исключает возможность протечек жидкости и попадания в сеть грунтовых вод);
| Наименование | Диаметр корпуса, (D), мм | Высота корпуса, (H), мм | Диаметр днища, (D1), мм | Глубина патрубка (до лотка) от поверхности земли, (H3), мм | Масса, кг | Стоимость руб., в т.ч. НДС |
|---|---|---|---|---|---|---|
| КС-800-1000 | 800 | 1100 | 1000 | 1000 | 54 | 30 800 |
| КС-800-2000 | 800 | 2100 | 1000 | 2000 | 78 | 40 700 |
| КС-800-3000 | 800 | 3100 | 1000 | 3000 | 108 | 53 570 |
| КС-800-4000 | 800 | 4100 | 1000 | 4000 | 154 | 73 370 |
| КС-1200-1000 | 1200 | 1100 | 1500 | 1000 | 90 | 47 630 |
| КС-1200-2000 | 1200 | 2100 | 1500 | 2000 | 129 | 62 260 |
| КС-1200-3000 | 1200 | 3100 | 1500 | 3000 | 175 | 81 279 |
| КС-1200-4000 | 1200 | 4100 | 1500 | 4000 | 245 | 110 539 |
| Стеклопластиковый люк 800 | 800 | 450 | - | - | - | 5 940 |
| Стеклопластиковый люк 1200 | 1200 | 450 | - | - | - | 16 500 |
Выбор
При подборе диаметра колодца можно ориентироваться на нормативную документацию из которой следует следующее:
- при небольших диаметрах подводящего или отводящего трубопровода до 0,6 м следует принимать колодцы диаметром до 1-го метра;
- при диаметрах подводящего и отводящего трубопровода более 0,6 метров диаметр колодца определяется по формуле (диаметр трубы + 500 мм).
При значительных уклонах местности следует применять перепадные колодцы. Также перепадные колодцы используются для уменьшения скорости потока воды, при пересечении сетей с другими коммуникациями и различными строениями и при обустройстве затопленных береговых выпусков.
Монтаж
Стеклопластиковый колодец состоит из следующих элементов:
- корпус (в корпусе вклеены подводящие и отводящие патрубки);
- надставка (подбирается в зависимости от заглубления колодца и при необходимости оборудуется лестницей);
- стеклопластиковая крышка или переходник под чугунный люк (крышка оборудована замком и применяется при монтаже колодца на газоне, при монтаже под проезжей частью крышка заменяется на переходник под чугунный люк).
- Монтаж на газоне при низком уровне грунтовых вод. При данном варианте установки требуется выполнить песчаную подсыпку с уплотнением, колодец при этом необходимо укомплектовать стеклопластиковой крышкой с установленным замком.
- Монтаж на газоне при высоком уровне грунтовых вод. В данном варианте необходимо произвести расчет колодца на всплытие, изготовить монолитную плиту в соответствии с проведенным расчетом и закрепить колодец к плите.
- При монтаже колодцев под проезжей частью необходимо предусмотреть разгрузочную плиту. При этом колодец комплектуется переходником под чугунный люк.

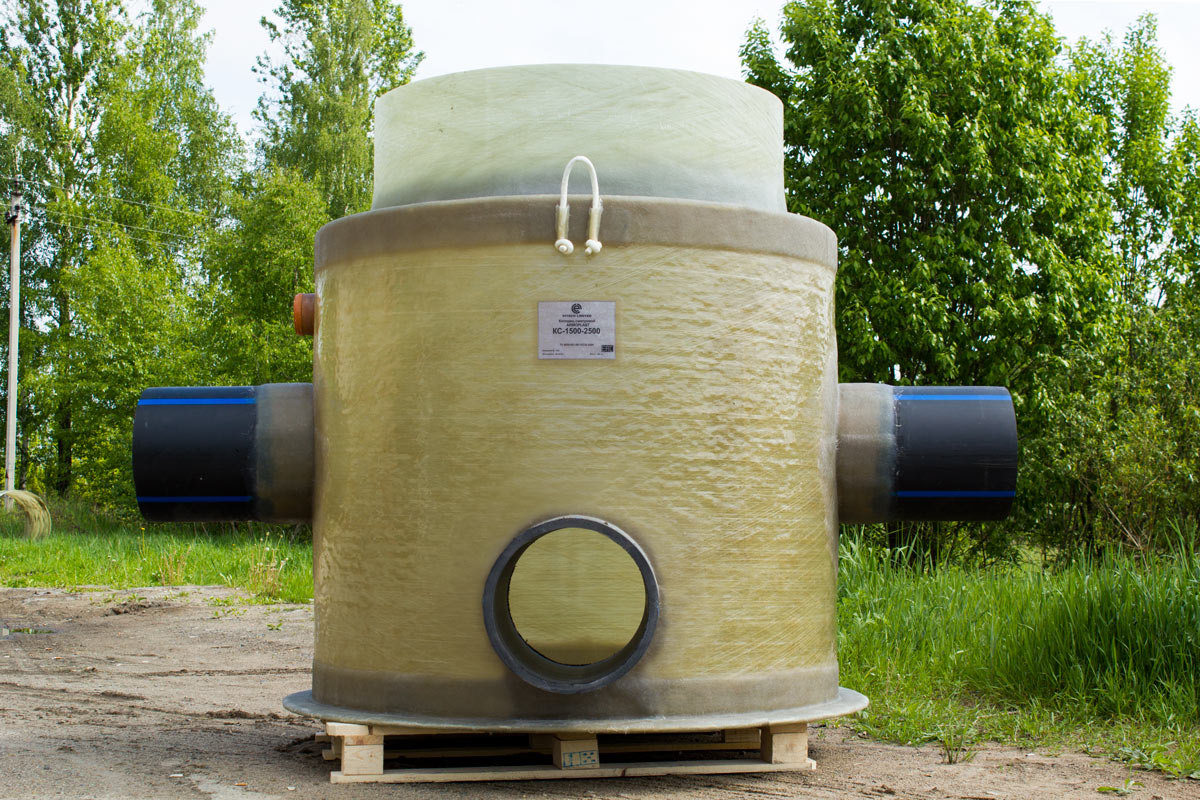

Колодец стеклопластиковый поворотный
Описание: 1. Корпус (стеклопластик); 2. Днище; 3. Патрубок с раструбным соединением; 4. Лоток; 5. Полка лотка; 6. Люк (стеклопластик).
