Очистные сооружения ливневой канализации «Векса» и «Векса-М»
Общие данные
Очистные сооружения ливневой канализации «Векса» предназначены для очистки ливневых и талых сточных вод, отводимых с загрязненных территорий до требуемых норм сброса в водоем, либо городскую ливневую канализацию.

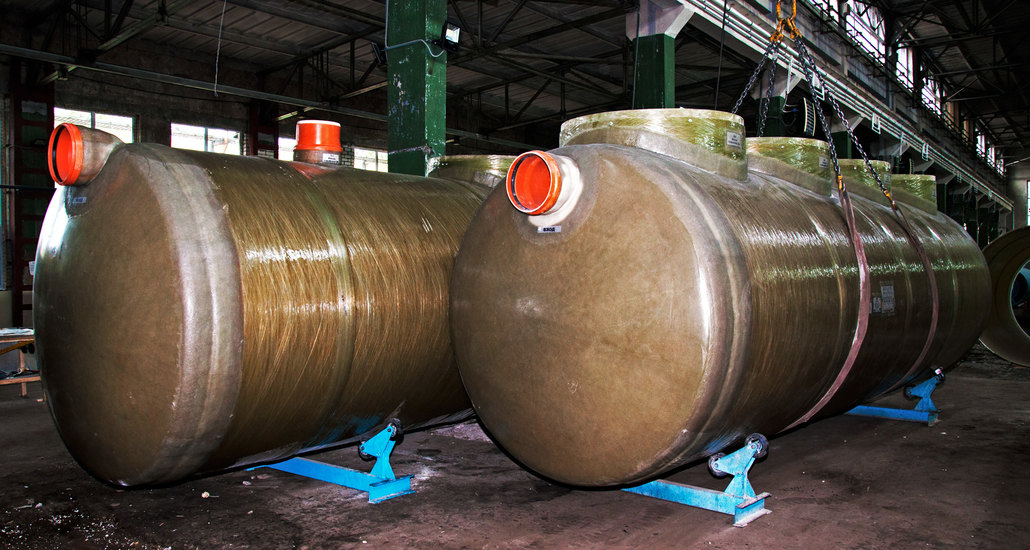

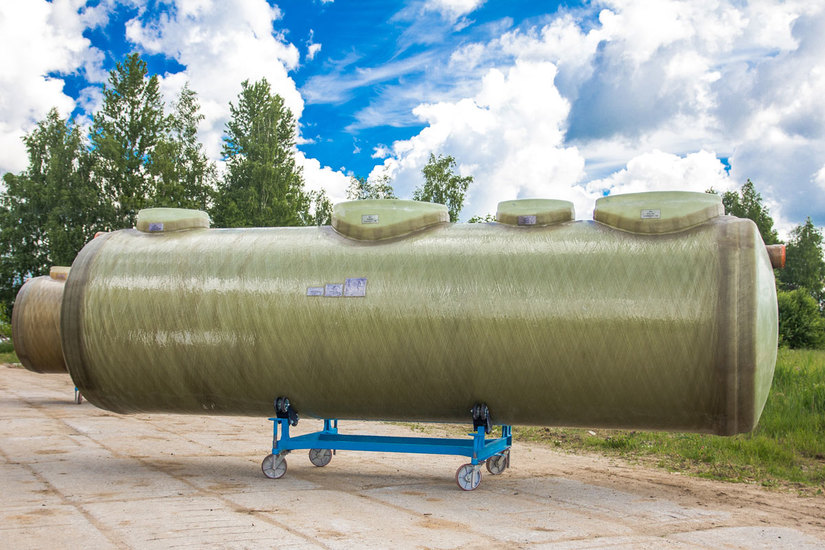

Установка представляет собой цилиндрический моноблочный резервуар-емкость, разделенный перегородками, образующими песколовку, тонкослойный отстойник, механический фильтр тонкой фильтрации, сорбционный фильтр первой ступени или двухступенчатый сорбционный фильтр (только для Векса-М).
Область применения
- очистка ливневых сточных вод
- очистка талых и поливомоечных сточных вод

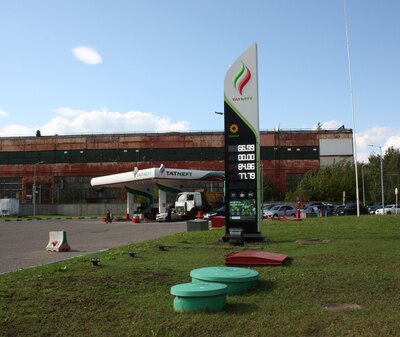

- очистные сооружения для АЗС
- очистка производственных сточных вод, загрязненных нефтепродуктами и взвешенными веществами
- доочистка для различных категорий сточных вод, направляемых в ливневку
| Наименование | Произв-ность | Площадь водосбора, Га | Масса, т | Габариты, м | Стоимость, руб (в т.ч. НДС) | |||
|---|---|---|---|---|---|---|---|---|
| л/с | м3/час | сухая | с водой | длина | диаметр | |||
| Векса-2* | 2 | 7,2 | 0,2 | 0,49 | 4,26 | 2900 | 1500 | 264 385 |
| Векса-2-М** | 307 395 | |||||||
| Векса-5 | 5 | 18 | 0,5 | 0,62 | 5,57 | 3600 | 1500 | 468 683 |
| Векса-5-М | 535 095 | |||||||
| Векса-10 | 10 | 36 | 1,0 | 1,33 | 15,25 | 5240 | 2000 | 721 050 |
| Векса-10-М | 781 138 | |||||||
| Векса-15 | 15 | 54 | 1,5 | 2,09 | 20,56 | 7040 | 2000 | 985 435 |
| Векса-15-М | 1 177 715 | |||||||
| Векса-20 | 20 | 72 | 2,0 | 2,28 | 28,00 | 9540 | 2000 | 1 057 540 |
| Векса-20-М | 1 345 960 | |||||||
| Векса-30 | 30 | 108 | 3,0 | 2,38 | 30,88 | 10540 | 2000 | 1 237 803 |
| Векса-30-М | 1 490 803 | |||||||
| Векса-40 | 40 | 144 | 4,0 | 3,47 | 41,57 | 14580 | 2000 | 1 586 310 |
| Векса-40-М | 1 826 660 | |||||||
| Векса-50 | 50 | 180 | 5,0 | 4,02 | 49,72 | 17480 | 2000 | 2 042 975 |
| Векса-50-М | 2 643 850 | |||||||
** — Векса-М — степень очистки по нефтепродуктам — 0,05 мг/л.
Размещение оборудования

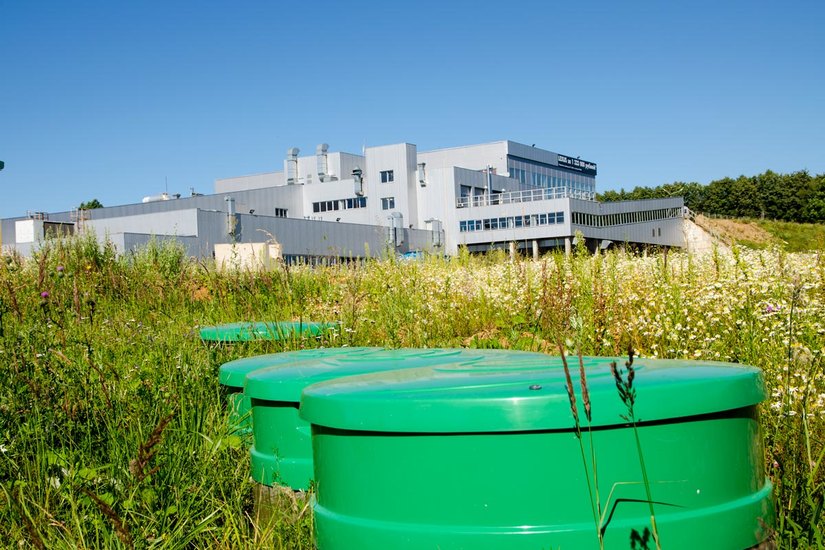

Очистные сооружения ливневых стоков «Векса» размещается под землей горизонтально, на поверхности земли остаются смотровые люки, закрытые стеклопластиковыми крышками. Для удобства обслуживания не рекомендуется применять технические колодцы более чем 1,8 м. В случае большего заглубления очистного оборудования, возможно увеличение технических колодцев до 3 метров с усилением корпуса, либо предусмотреть установку КНС.
При необходимости размещения очистных сооружения ливневки под проезжей частью, над установкой выполняется монолитная железобетонная плита из армированного бетона, а стеклопластиковые люки заменяются на чугунные.
По желанию заказчика, очистные сооружения ливневки «Векса» снабжаются контрольным устройством, подающим сигнал о необходимости очистки оборудования.

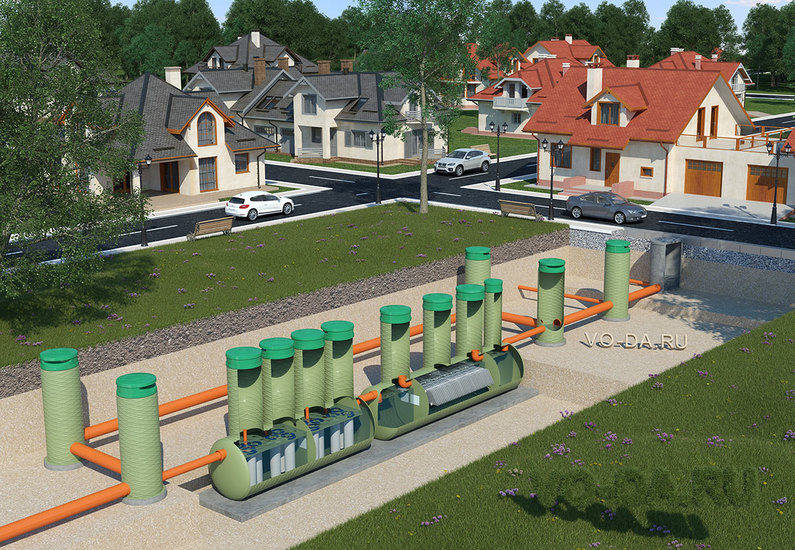

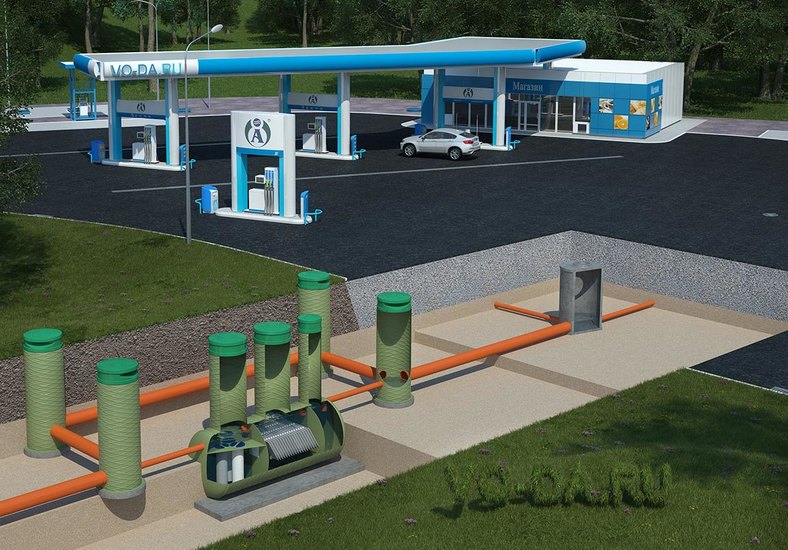

Описание: 1. Разделительная камера; 2. Поворотный колодец; 3. Контрольный колодец; 4. Установка «Векса» («Векса-М»);
Расчет производительности очистных сооружений
Для организации очистных сооружений ливневки с небольших площадей (до 4 Га) рекомендуется применения модульного очистного оборудования полной заводской готовности без аккумулирующей емкости. Справочный подбор осуществляется следующим образом: 1 Га твердого покрытия (асфальт, бетон) – производительность очистного оборудования 10 л/с.
Для организации технологической схемы очистных сооружений для ливневой канализации рекомендуется применение аккумулирующей емкости с последующей очисткой на установке «Векса». В данном случае определение производительности очистного оборудования производится путем расчета в соответствии с нормативными документами.
| Наименование загрязнителя | Единицы измерения | До очистки | После очистки |
|---|---|---|---|
| Взвешенные вещества | мг/л | 700 | 3–5 |
| Нефтепродукты | мг/л | 70 | 0,3 (0,05 для Векса-М) |
| БПК5 | мгО2/л | 30 | 2 |
Преимущества оборудования из стеклопластика
- химически устойчивы (срок эксплуатации под землей более 50 лет);
- диаметр люка позволяет вести обслуживание емкостей изнутри;
- устойчивы к погодным условиям;
- при небольшом удельном весе, 1,5–1,8 г/см3, обладают большой механической прочностью.
Материал изготовления и гарантии

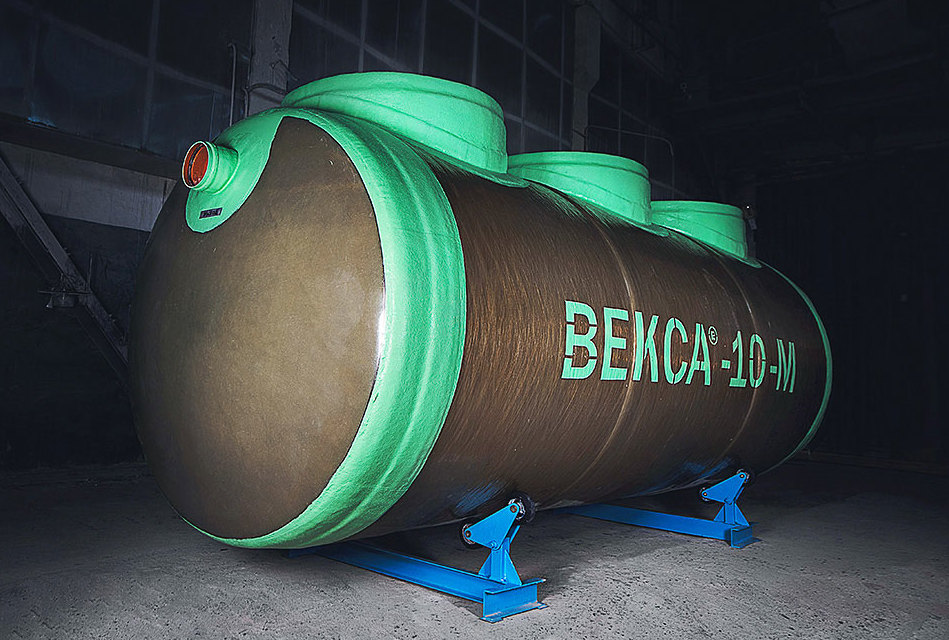

Оборудование изготавливается из некорродирующего армированного стеклопластика; срок службы корпуса очистных сооружения ливневой канализации «Векса» составляет 50 лет. Гарантия на очистное оборудование составляет два года.
| Производительность установки, л/с | ед | 2 | 5 | 10 | 15 | 20 | 30 | |
|---|---|---|---|---|---|---|---|---|
| Длина | L | мм | 2900 | 3600 | 5240 | 7040 | 9540 | 10540 |
| Диаметр | D | мм | 1500 | 1500 | 2000 | 2000 | 2000 | 2000 |
| Высота входного патрубка (до лотка) | H1 | мм | 1350 | 1350 | 1800 | 1800 | 1800 | 1800 |
| Высота выходного патрубка (до лотка) | H2 | мм | 1200 | 1200 | 1550 | 1550 | 1550 | 1550 |
| Диаметр патрубков | DN | мм | 110 | 160 | 200 | 200 | 200 | 250 |
| Глубина расположения входного патрубка (до лотка) от поверхности земли | H3 | мм | 1800 | |||||
| Площадь фильтрующей поверхности | м2 | 2,38 | 2,38 | 4,76 | 9,27 | 15,45 | 18,54 | |
| Параметры коалесцентных единиц (d0,108x0,9) | шт. | 6 | 7 | 8 | 16 | 24 | 27 | |
| Параметры сорбционных единиц тип 1 (d0,5хh1,0) | шт. | 1 | 2 | 3 | 4 | 5 | 6 | |
| Параметры сорбционных единиц тип 2 (d0,5хh1,3) | шт. | – | – | – | – | – | – | |
| Рабочий объем | V | м3 | 3,77 | 4,95 | 13,92 | 18,47 | 25,72 | 28,50 |
| Объем песка | м3 | 0,12 | 0,22 | 0,66 | 1,04 | 1,70 | 1,57 | |
| Объем осадка | м3 | 0,27 | 0,46 | 1,65 | 2,46 | 3,40 | 4,08 | |
| Объем нефтепродуктов | м3 | 0,06 | 0,09 | 0,26 | 0,33 | 0,43 | 0,52 | |
| Масса (сухая) | т | 0,49 | 0,62 | 1,33 | 2,09 | 2,28 | 2,38 | |
| Масса (с водой) | т | 4,26 | 5,57 | 15,25 | 20,56 | 28,00 | 30,88 | |
| Срок замены сорбента | мес. | 6 | ||||||
| Производительность установки, л/с | ед | 40 | 50 | |||||
|---|---|---|---|---|---|---|---|---|
| 40(ПН)* | 40(С)* | 40М(ПН+С) | 50(ПН)* | 50(С)* | 50М(ПН+С) | |||
| Длина | L | мм | 9540 | 5040 | 14580 | 11040 | 6440 | 17480 |
| Диаметр | D | мм | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
| Высота входного патрубка (до лотка) | H1 | мм | 1800 | 1600 | 1800 | 1800 | 1600 | 1800 |
| Высота выходного патрубка (до лотка) | H2 | мм | 1600 | 1450 | 1450 | 1600 | 1450 | 1450 |
| Диаметр патрубков | DN | мм | 320 | 320 | 320 | 320 | 320 | 320 |
| Глубина расположения входного патрубка (до лотка) от поверхности земли | H3 | мм | 1800 | |||||
| Площадь фильтрующей поверхности | м2 | – | 27,81 | – | – | 37,08 | ||
| Параметры коалесцентных единиц (d0,108x0,9) | шт. | 45 | – | – | 54 | – | – | |
| Параметры сорбционных единиц тип 1 (d0,5хh1,0) | шт. | – | – | – | – | – | – | |
| Параметры сорбционных единиц тип 2 (d0,5хh1,3) | шт. | – | 9 | – | – | 12 | – | |
| Рабочий объем | V | м3 | 25,80 | 12,30 | 38,1 | 30,00 | 15,70 | 45,70 |
| Объем песка | м3 | – | – | 0,79 | – | – | 1,43 | |
| Объем осадка | м3 | 5,41 | – | 5,41 | 6,19 | – | 6,19 | |
| Объем нефтепродуктов | м3 | 0,65 | 0,95 | 1,30 | 1,50 | 1,65 | 3,15 | |
| Масса (сухая) | т | 2,11 | 1,36 | 3,447 | 2,40 | 1,62 | 4,02 | |
| Масса (с водой) | т | 27,91 | 13,66 | 41,57 | 32,40 | 17,32 | 49,72 | |
| Срок замены сорбента | мес. | 6 | ||||||
** сорбционный фильтр, для Вексы-40-М, Вексы-50-М
Описание: 1. Корпус (стеклопластик); 2. Смотровой колодец с люком; 3. Входной патрубок с раструбным соединением; 4. Выходной патрубок с раструбным соединением; 5. Первая перегородка; 6. Тонкослойный блок; 7. Вторая перегородка; 8. Обводной байпас; 9. Коалесцентный фильтр (сепаратор); 10. Сорбционный фильтр одноступенчатый или двухступенчатый (для Векса-М); 11. Сорбционный материал первой ступени очистки; 12. Сорбционный материал второй ступени очистки (для Векса-М); 13. Люк; 14. Зона накопления осадка; 15. Зона накопления нефтепродуктов; 16. Песколовка; 17. Тонкослойный отстойник; D. Диаметр корпуса; D1. Диаметр патрубков; D2. Диаметр смотрового колодца; Н. Высота корпуса; H1. Высота расположения входного патрубка; H2. Высота расположения выходного патрубка; H3. Глубина расположения входного патрубка (до лотка) от поверхности земли; L . Длина корпуса ;
