Векса-160-МА

Ливневые очистные сооружения

По запросу RUB
Очистные сооружения для очистки ливневых сточных вод Векса-160-МА. Производительность очистки 160 л/с
Характеристики
Характеристики
Производительность160 л/с
576 м3
Габариты корпусов12500х2400 - 2 шт; 9500х2000 - 2 шт
Размеры установки
длина31730 мм
высота2580 мм
ширина5800 мм
Высота патрубков
входного2200 блок ПН; 1600 блок СМ мм
выходного1850 блок ПН; 1450 блок СМ мм
Диаметр корпуса2400 блок ПН; 2000 блок СМ мм
Диаметр патрубков500 мм
Рабочий объём?148,8 м3
Масса (сухая/с водой)?10,4/159,2 т
Объём нефтепродуктов3,28 м3
Объём осадка22,08 м3
Сорбционных фильтров36 шт
Технических колодцев22 шт
Корпусов4 шт
Базовая комплектация
Блок БВ установки Векса-
Блок ПН установки Векса2 шт
Блок СМ установки Векса2 шт
Фильтры сорбционные, комплект1 шт
Руководство по эксплуатации1 шт
Дополнительная комплектация
Колодец смотровой узловой КС-У1 шт
Колодец смотровой поворотный КС-П4 шт
Колодец смотровой для отбора проб КС-ОП1 шт
Комплект труб с муфтами1 шт
Фильтры сорбционные, комплект1 шт
Монтажный комплект?1 шт
Лестницы алюминиевые20 шт
Датчики уровня нефтепродуктов2 шт
Датчики уровня осадка2 шт
Показатели очистки поверхностных стоков
ЗагрязнительНа входе, макс.На выходе
ВексаВекса-М
Взвешенные в-ва, мг/л300053
Нефтепродукты, мг/л?1100,30,05
ХПК, мгO212001010
БПК5, мгO215022
Описание

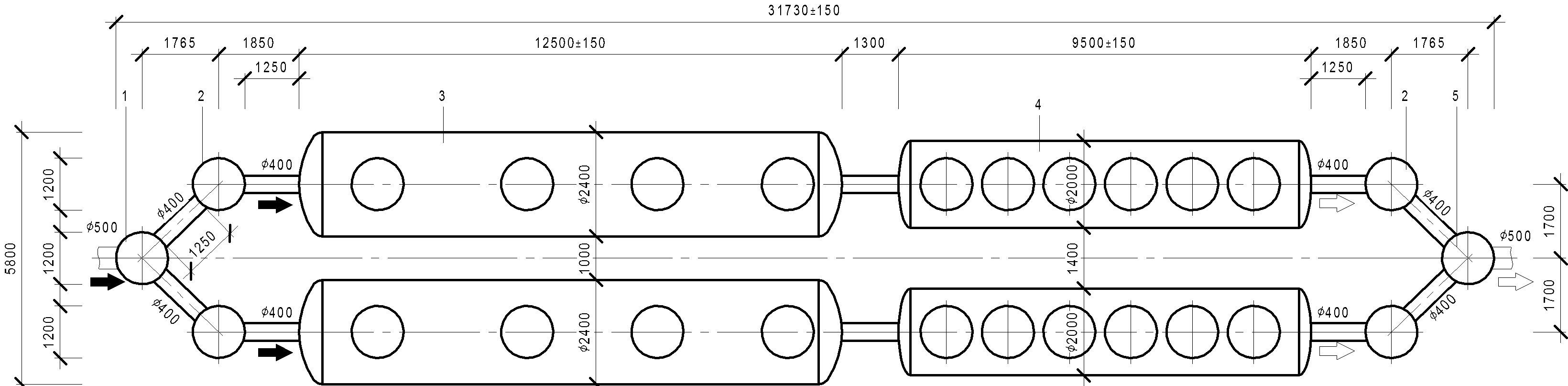

Эскиз Векса-160-МA

Исполнение

Очистные сооружения ливневых стоков Векса-160 МА имеют производительность 160 л/с. Такая мощность достигается благодаря двум очистным линиям, состоящим из двух последовательно соединенных корпусов. Параллельные очистные линии соединены трубопроводами с системой поворотных и смотровых колодцев.

При подземном размещении монтаж производится на железобетонную плиту под газон или под проезжую часть.

Комплектация

Каждая из двух линий очистки состоит из блока ПН с расположенными внутри отсеками песколовки, тонкослойного отстойника и коалесцентного сепаратора и следующего за ним блока СМ с комплектом сорбционных фильтров.

В полную комплектацию входят 4 поворотных колодца для разделения стоков по корпусам, смотровой колодец и колодец для отбора проб.

Обвязка всей системы производится с помощью труб с муфтами.

Принцип работы

В корпусе ПМ на первом этапе сточные воды освобождаются от мусора и крупных фракций взвешенных веществ в песколовке. Неэмульгированные нефтепродукты всплывают на поверхность и образуют масляную пленку. Затем стоки поступают на наклонные пластины тонкослойного отстойника, где происходит осаждение мелкодисперсных взвесей под действием силы гравитации.

Коалесцентный фильтр укрупняет эмульгированные капли нефтепродуктов для дальнейшей тонкой очистки.

По трубам сточные воды поступают в корпус СМ на загрузку сорбционных фильтров, где происходит их окончательное осветление и освобождение от нефтепродуктов, взвесей и прочих органических загрязнителей.

Степень очистки

Очистка поверхностных вод на ЛОС Векса-160 МА от взвешенных веществ и нефтепродуктов соответствует требованиям ПДК для городской ливневой канализации и водоемов рыбохозяйственного назначения первой категории водопользования.

Габариты и доставка

Ливневые очистные сооружения Векса-160 МА отпускаются с завода-изготовителя в транспортабельным виде и доставляются к заказчику на еврофурах.

Преимущества

Преимуществом является работа в самотечном автономном режиме. Система колодцев облегчает контроль работы оборудования и эксплуатационное обслуживание.

Современные материалы изготовления оборудования значительно продлевают срок службы изделия, на которое распространяется повышенная заводская гарантия. Очистное оборудование подходит для широкого использования, в том числе сейсмоактивных зонах, а также в районах Крайнего Севера с опцией утепления и обогрева при наземном исполнении.
