Система замкнутого цикла оборотного водоснабжения для автомоек «Скат»
Система оборотного водоснабжения «СКАТ» предназначена для очистки сточных вод и оборотного водоснабжения моек автотранспорта, ж/д транспорта, агрегатов, деталей, тары, сырья, материалов. Система обеспечивает локальную очистку сточных вод от нефтепродуктов, масел, жиров, взвешенных веществ, гидроксидов металлов, органических примесей, СПАВ и. др.; а также (при необходимости) глубокую очистку избытков сточной воды. Система предназначена для эксплуатации только в закрытых производственных помещениях, с температурой воздуха не ниже + 5°С;
| Модель | Произв. м3/ч | Потребл. мощность (кВт) | Габаритные размеры (м) | Масса (т), сухая / с водой | Стоимость, руб. |
|---|---|---|---|---|---|
| Система «СКАТ-1» | 1 | 3,0 | 2,67 х 1,47 х 1,70 | 0,575 / 2,574 | 419 442 |

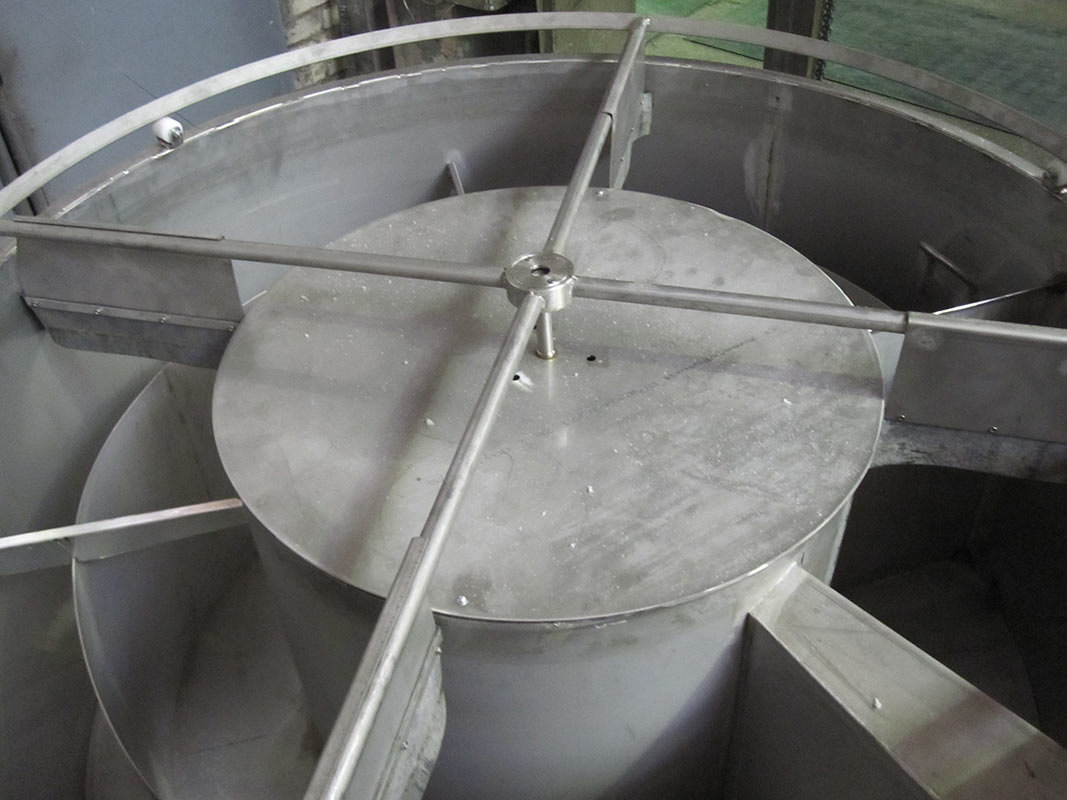

| Система «СКАТ-1» нерж. сталь | 1 | 3,0 | 2,67 х 1,47 х 1,70 | 0,575 / 2,574 | 692 466 |
| Система «СКАТ-2» | 2 | 3,4 | 3,61 х 1,85 х 1,80 | 1,08 / 5,27 | 534 995 |
| Система «СКАТ-2» нерж. сталь | 2 | 3,4 | 3,61 х 1,85 х 1,80 | 1,08 / 5,27 | 889 801 |
Очистка сточных вод в системе «СКАТ» может производиться как с применением раегентов (коагулянтов, флокулянтов) так и без таковых, в зависимости от типа стоков и требований к очищенной воде. В зависимости от типа сточных од и требований к очищенной воде система оборотного водоснабжения «СКАТ» может применяться в комплексе с другими аппаратами очистки сточных вод (электрокоагуляцией, гальванокоагуляцией, нейтрализацией и т. д.).
| Загрязнения | Сточная вода | После «БПО» | Оборотная вода после «ОТБ» | После «ДСБ» | |
|---|---|---|---|---|---|
| Очистка без реагентов | С применением коагулянтов | ||||
| Взвешенные вещества, мг/л | До 3 000 | 50–300 | 15–40 | 5–9 | До 5 |
| Нефтепродукты, мг/л | До 900 | 10–100 | 2–10 | 1–2 | 0,2–0,3 |
| БПКполн, мг/л | 400 | 200 | 80 | 25 | 6 |
| ХПК, мг/л | 1 000 | 500 | 200 | 50 | 30 |

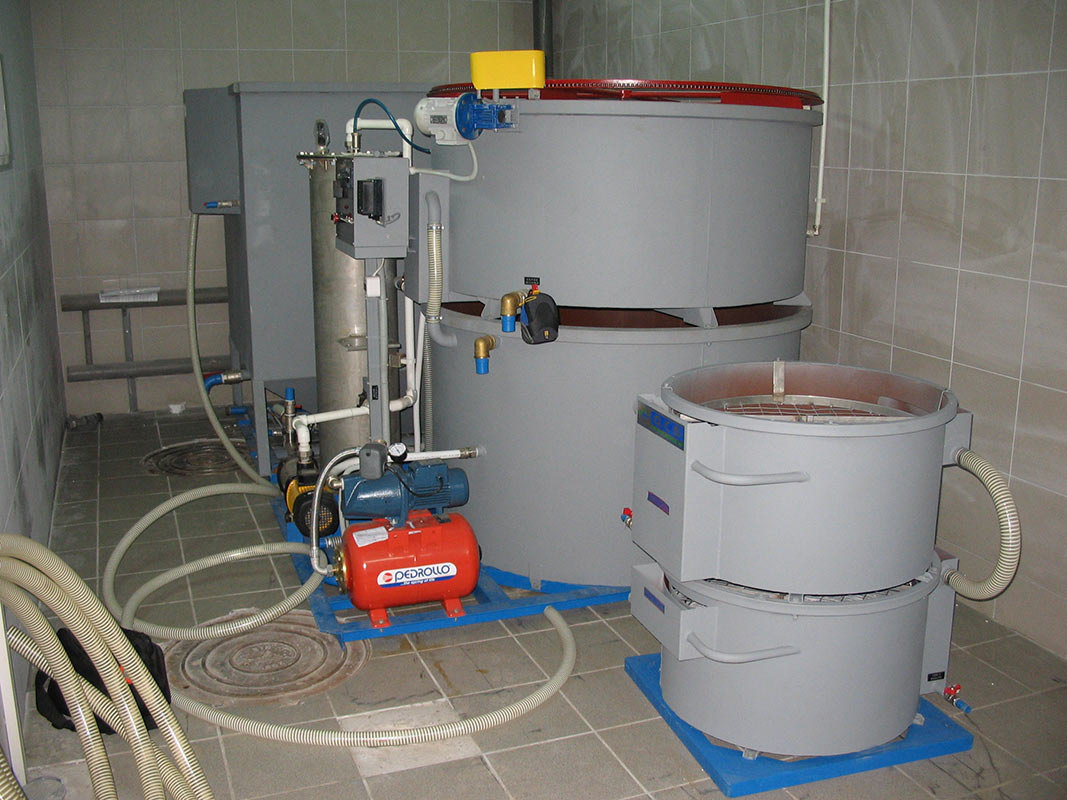

Система оборотного водоснабжения «СКАТ» состоит из трех функциональных блоков:
- Блок первичной очистки «БПО-Н»;
- Основной технологический блок «ОТБ»;
- Двухступенчатый сорбционный блок «ДСБ».
Блок «БПО-Н» (надземного типа) обеспечивает первичное отстаивание сточной воды: удаление абразивных частиц и пленочных нефтепродуктов. В составе блока имеется биокоагулятор (аэробный биореактор), предотвращающий гниение воды в отстойнике.
Блок «ОТБ» очищает воду от взвешенных веществ, нефтепродуктов, СПАВ, жиров и других подобных загрязнений методом напорной флотации с последующей доочисткой на полиуретановом фильтре. В нижней части установки находится бак для накопления очищенной воды и автоматическая насосная станция для подачи ее потребителю.

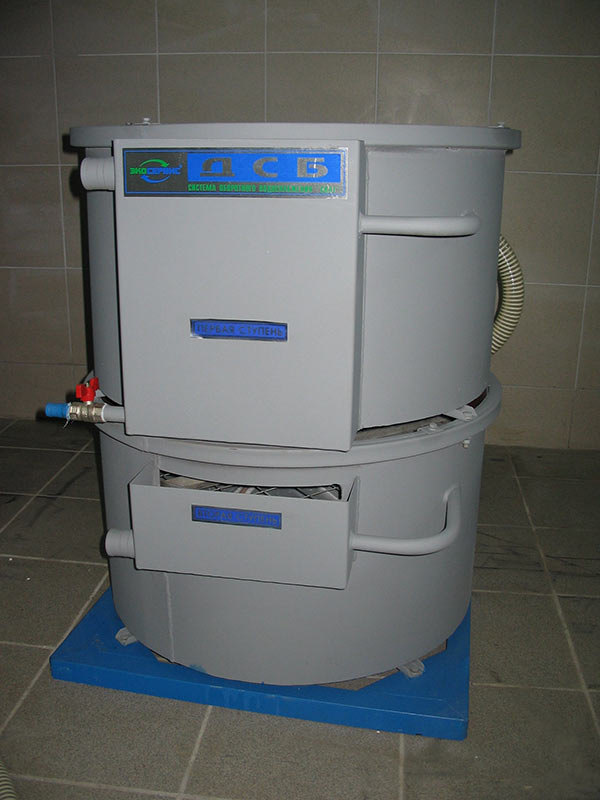

Блок «ДСБ» предназначен для глубокой очистки избыточного количества сточной воды (не более 10%), отводимой из системы оборотного водоснабжения.
В зависимости от требований заказчика применяются следующие варианты компоновок блоков:
- «БПО» в сочетании с «ОТБ» и «ДСБ»;
- «БПО» в сочетании с «ОТБ»;
- «ОТБ» совместно с «ДСБ»;
- Отдельно функционирующий «ОТБ»;
Вариант №1 рекомендуется для устройства оборотного водоснабжения объектов, где нет очистных сооружений первичной очистки сточной воды (при новом строительстве), а избытки очищенной воды необходимо сбрасывать на рельеф местности, либо водоемы культурно-бытового назначения.
Вариант №2 для объектов, где не требуется глубокая очистка воды (например, при сбросе избытков воды на установки биологической очистки), либо без сбросов с периодическим вывозом избытков воды на утилизацию.
Вариант №3 для объектов, где имеются сооружения первичной очистки (отстойник, накопитель, например, при реконструкции сооружений), а избытки очищенной воды необходимо сбрасывать на рельеф местности, либо водоемы культурно-бытового назначения.
Вариант №4 для объектов, где имеются сооружения первичной очистки (отстойник, накопитель), а глубокая очистка воды не требуется (например, при сбросе избытков воды на установки биологической очистки), либо без сбросов с периодическим вывозом избытков воды на утилизацию.
Состав системы оборотного водоснабжения «СКАТ»
Блок первичной очистки «БПО-П»
- Емкость
- Погружной насос
- Сетчатый уловитель
- Тонкослойный блок
- Биокоагулятор
- Компрессор
Основной технологический блок «ОТБ»
- Насосный агрегат
- Сатуратор
- Флотационная ёмкость
- Фильтрующий элемент
- Бак очищенной воды
- Шламоудалитель
- Насосная станция оборотной воды
- Дозатор
- Бачок для реагента 5 л.
- Пульт управления
Двухступенчатый сорбционный блок «ДСБ»
- Фильтр 1-й ступени
- Фильтр 2-й ступени
- Сорбционный материал
