СДВ (SDW)

УФ обеззараживание сточных вод

Общее описание

Станция дезинфекции СДВ предназначена для обеззараживания очищенной технической, хоз-бытовой, поверхностной сточных вод за исключением питьевой воды. Cогласно типоряда имеют производительность от 2 л/с до 100 л/с.

Полноценное ультрафиолетовое обеззараживание очищенной сточной воды возможно путем соответствия ее качества следующим требованиям: взвешенные вещества до 10 мг/л, БПК5 до 10 мг O₂/л, ХПК до 50 мг O₂/л, колифаги до 100 000 БОЕ/100мл. В случае превышения у одного из показателей заданного значения необходимо произвести корректировку дозы УФ облучения или произвести дополнительную доочистку сточной воды до необходимых требований.

Видео производства

Конструкция и принцип работы

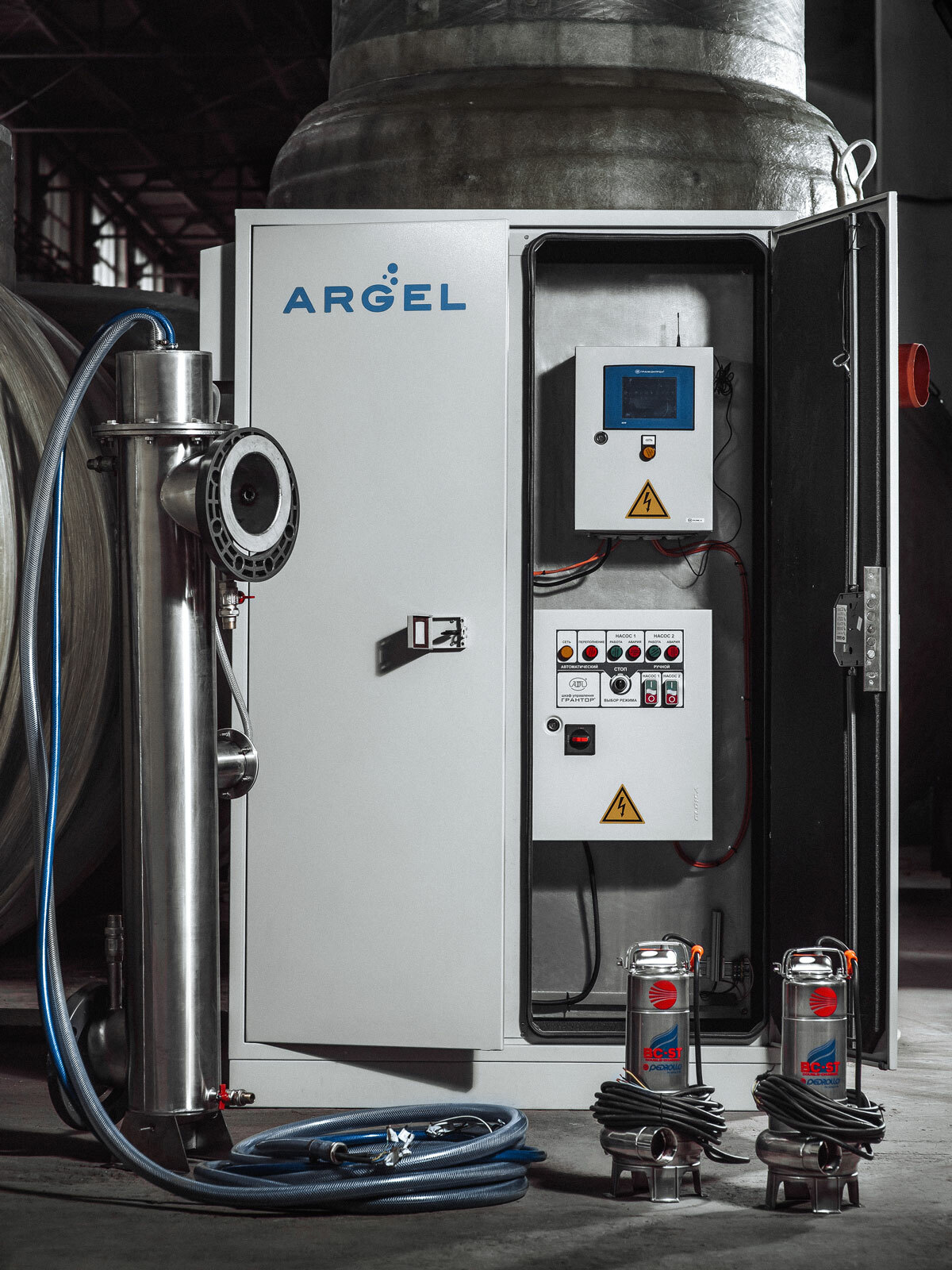

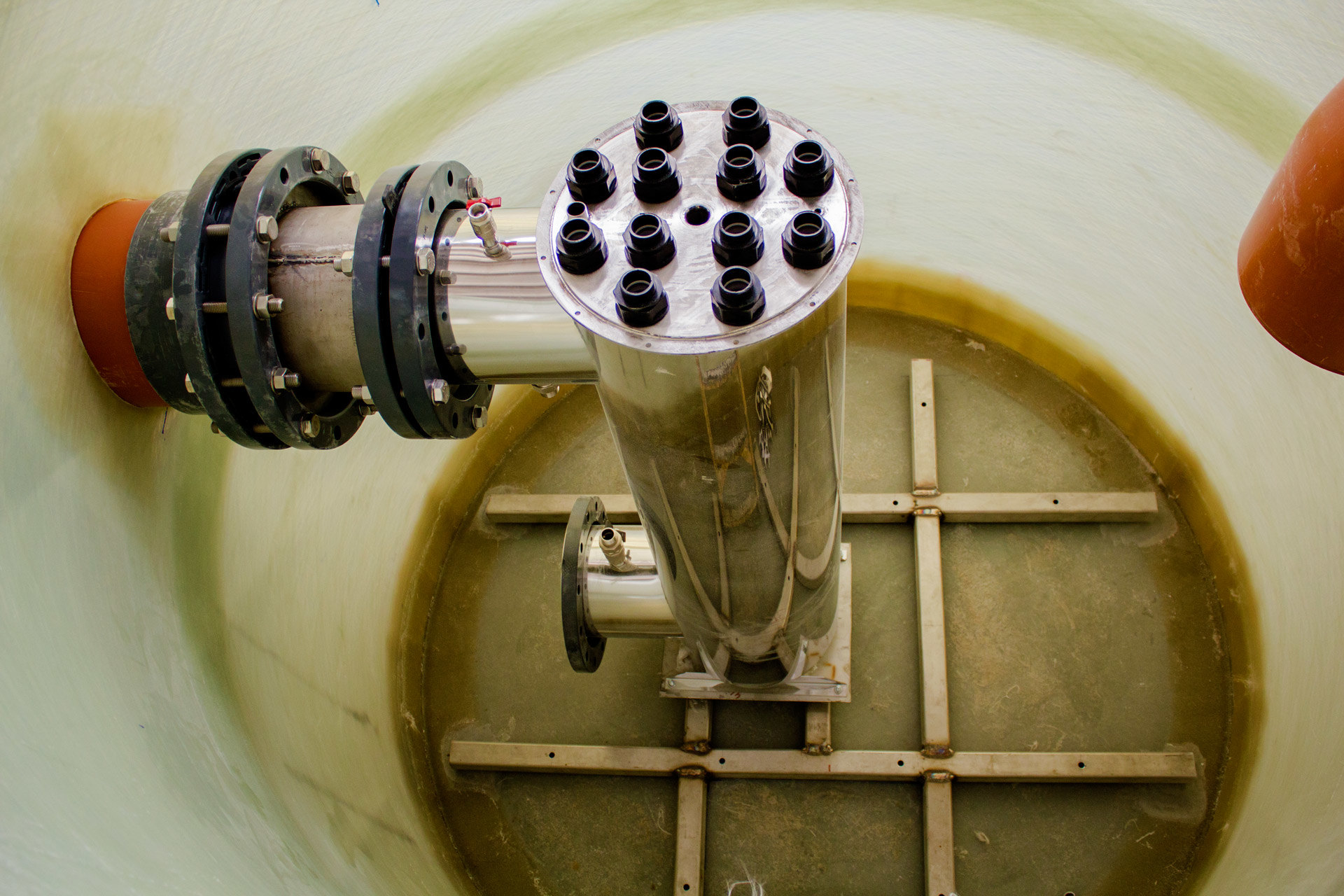

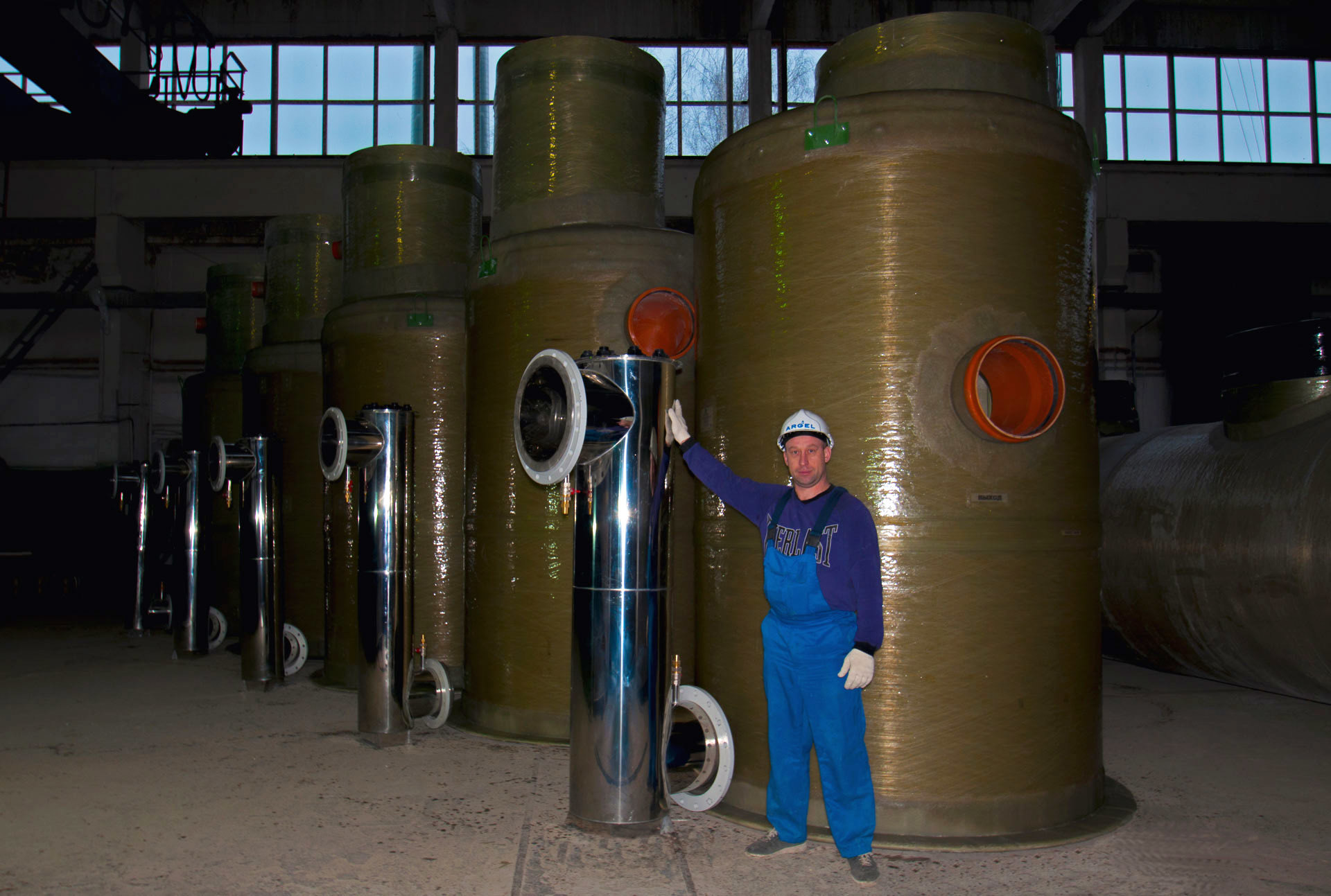

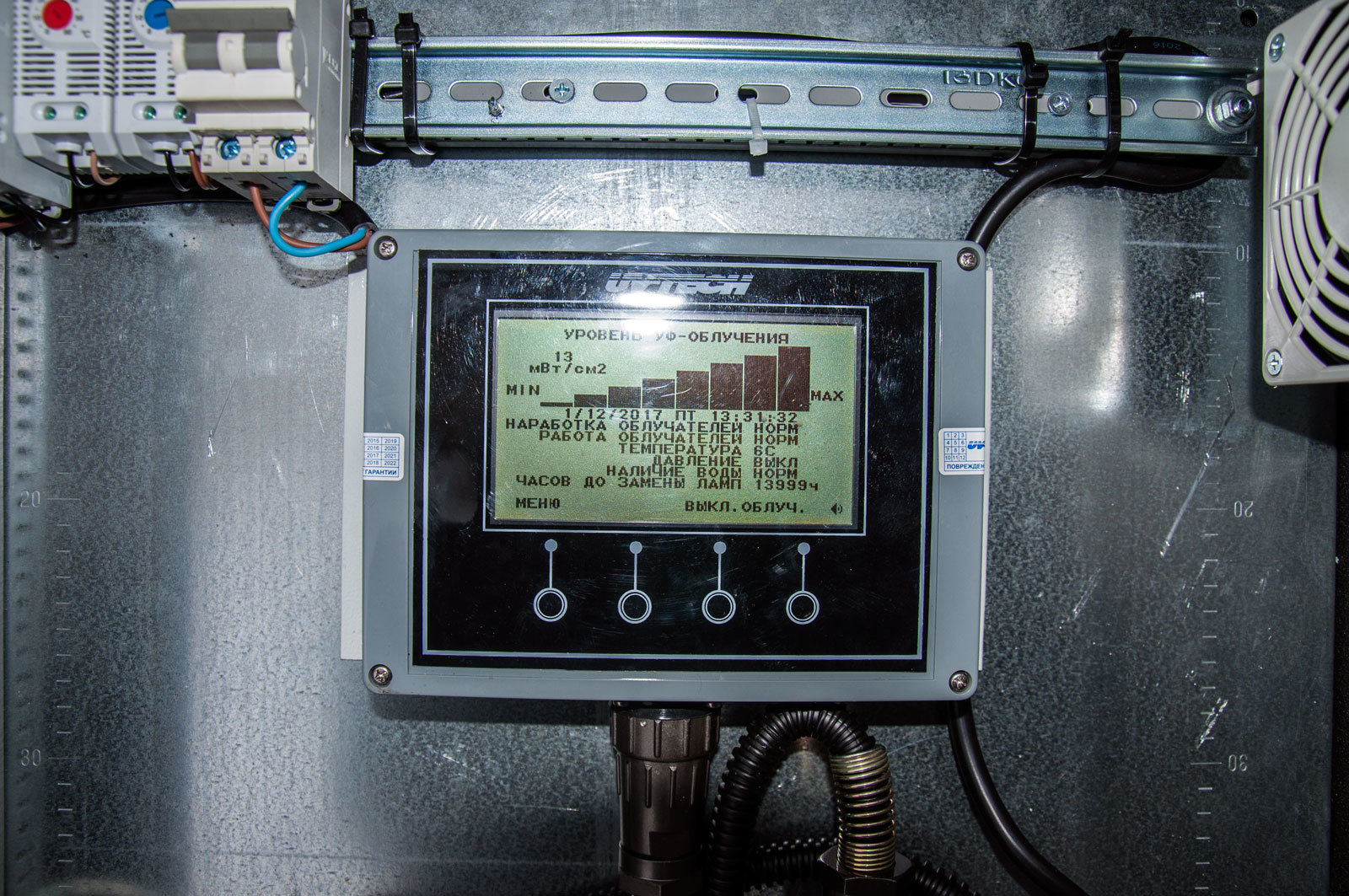

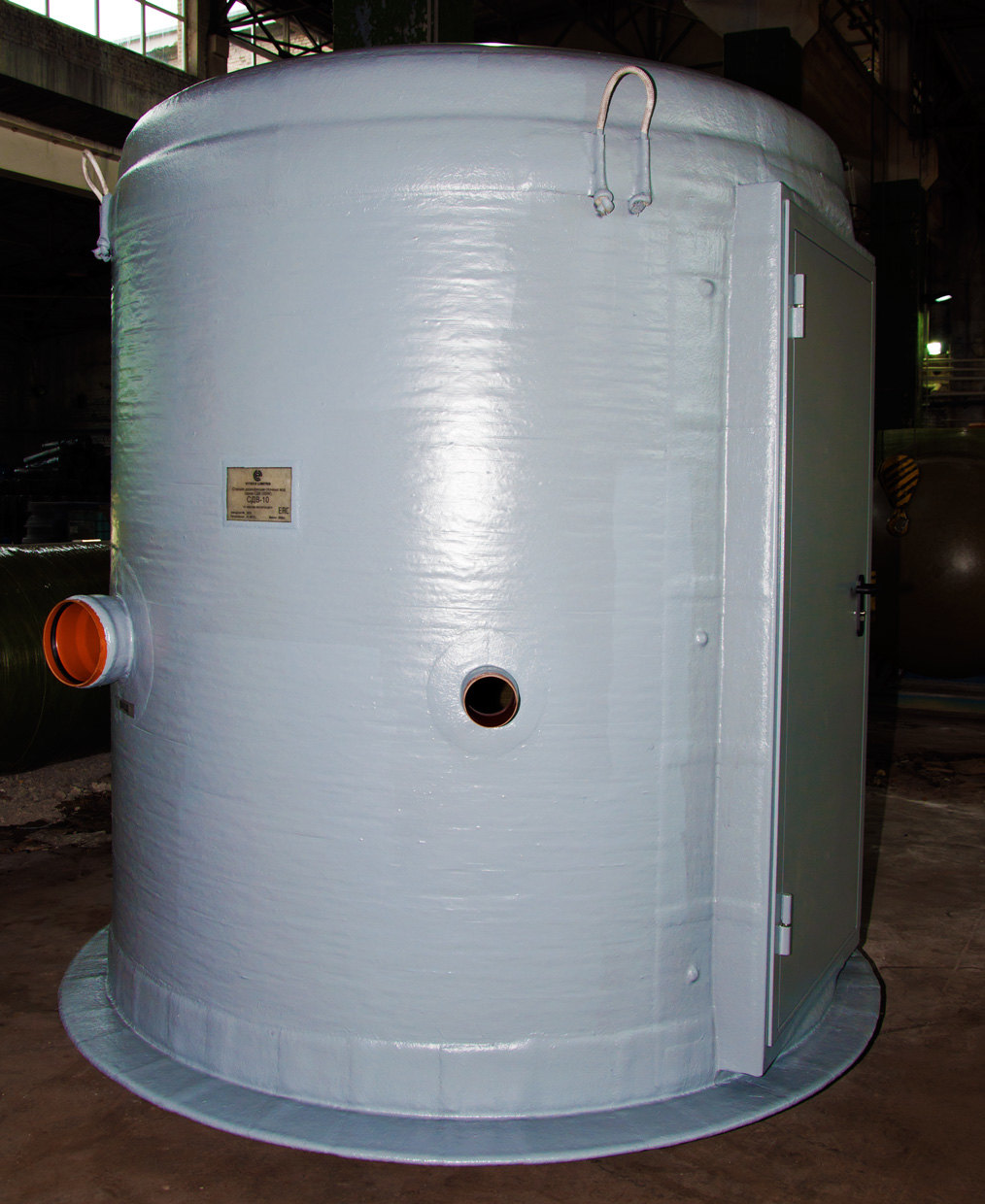

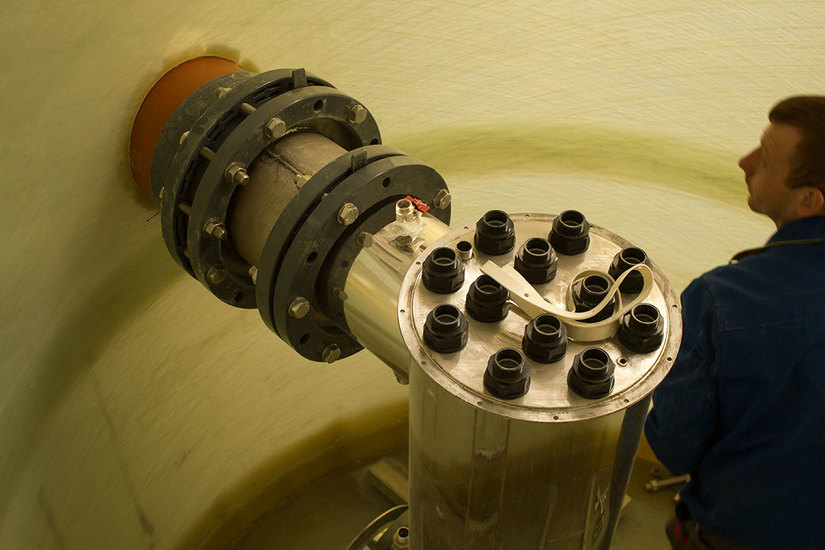

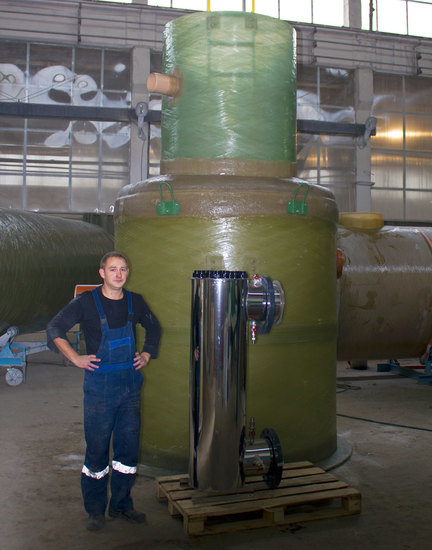

Обеззараживатель СДВ представляет собой цилиндрический стеклопластиковый корпус с установленной сверху на него стеклопластиковой крышкой. Корпус станции разделен с помощью перегородки на два отсека в одном из которых находится блок обеззараживания воды. Блок ультрафиолетового обеззараживания выполнен из нержавеющей стали со степенью защиты оболочки IP 68 это позволяет работать ему при полном погружении в воду. Внутри камеры обеззараживания находятся УФ лампы, размещенные в кварцевых колбах. Контроль за работой УФ установки осуществляется с помощью шкафа управления, который должен быть размещен в закрытом помещение, строительной бытовке или термошкафе с температурой окружающей среды от +10 °C до +35 °C при относительной влажности до 80%.

Очищенная сточная вода поступает в станцию УФ обеззараживания через входной патрубок, где затем, пройдя первый отсек, перетекает через соединительный патрубок в блок обеззараживания, в котором за счет УФ излучения происходит гибель большинства бактерий и вирусов. Далее обеззараженная сточная вода через выходной патрубок отводится из станции СДВ.

Уровни лотков трубопроводов в камерах также могут отличаться: или на одной оси (если это заводское изделие ООО «Витэко» или на разных уровнях в зависимости от параметров сети).

Подбор оборудования

Станция УФ обеззаразживания сточных вод СДВ подбирается по следующим основным показателям: расход сточной воды (л/с), глубина заложения подводящей трубы, размещение (под газон, чугунный люк). Также Вы можете заполнить опросный лист у нас на сайте.

Комплектация

В комплект поставки обеззаразживателя сточных вод входят: стеклопластиковый корпус, люк, лестница, УФ установка обеззараживания воды, монтажный комплект для крепления блока обеззараживания (более подробно в руководстве по эксплуатации), руководства по эксплуатации (на СДВ, на УФ установку обеззараживания воды), бытовка (опция).

Монтаж и эксплуатация

Эксплуатация:

  • Эксплуатация оборудования должна осуществляться персоналом старше 18 лет и прошедшим соответствующий инструктаж;
  • Запрещается попадание в СДВ строительного мусора, краски, эмульсии и агрессивных химических веществ;
  • Допустимый pH подаваемой очищенной сточной воды должен быть от 6,5 до 8,5 ед.

Рекомендации по монтажу:

  • При отсутствии поступления стоков в холодный период года (при температуре 0 °С и ниже) необходимо произвести откачку стока для избежания поломки оборудования.
  • Движение автотранспорта над оборудованием строго запрещено, так как это может привести к повреждению оборудования.

Видео монтажа

Заполните и отправьте нам опросный лист, и мы подготовим для вас коммерческое предложение

Наши сотрудники помогут выполнить расчет и подбор оборудования с учетом ваших пожеланий и требований по эффективности очистки

Заполнить опросный лист
Характеристики и цены
ХарактеристикиСтанция СДВ - модельный ряд
2 5 10 15 20 30 40 5060708090100
Производительность? л/c 2 5 10 15 20 30 40 5060708090100
Эффективная доза облучения?мДж/см230303030303030303030303030
Диаметр корпуса Dмм 1200120020002000200020002000200020002400240024002400
Диаметр днища D1мм 1400140023002300230023002300230023002700270027002700
Диаметр технического колодца D2мм 1200120012001200120012001200120012001200120012001200
Диаметр входного и выходного патрубка D3,4мм 110160200200200250315315315400400400400
Высота?Hмм 3000300030003000300030003000300030003000300030003000
Высота расположения входного патрубкаH1мм 1500150015501550155015501550155022002250225022502250
Высота расположения выходного патрубкаH2мм 1370132013101310126012101210121018001700170017001700
Количество УФ-ламп шт 134791214181812241518
НапряжениеВ 220220220220220220380/220380/220380/220380/220380/220380/220380/220
Расчетная стоимость формируется индивидуально по запросу

Заполните форму опросного листа и мы рассчитаем точную стоимость станции дезинфекции воды для вашего запроса.

Заполнить опросный лист
Преимущества
  • Экономичность по сравнению с другими дорогостоящими методами обеззараживания воды;
  • Является одним из наиболее безопасных методов очистки сточных вод, так как не влияет на физико-химические свойства воды;
  • Эффективность УФ обеззараживания стоков за счет очень высокой степени очистки от микробов и вирусов;
  • Компактность станции СДВ за счет подземного размещения. На поверхности в закрытом помещении остается только шкаф управления;
  • Простота в обслуживание и замене ламп;
  • Высокая прочность корпуса за счет применения высокопрочного стеклопластикого корпуса;
  • Долговечность и надежность за счет применения современных технологий.
