Очистные установки биологической очистки бытовых стоков ЮНИЛОС (СБМ)
Назначение
Одна из трудно решаемых задач, которая обычно возникает перед застройщиком — это канализование бытовых сточных и фекальных вод при отсутствии централизованной канализации.
Наиболее перспективной разработкой в этой области является станция глубокой биологической очистки бытовых сточных вод очистная установка "ЮНИЛОС(SBM)". Станция разработана в Чехии, имеет международный патент и отлично зарекомендовала себя в странах Европы. На текущий момент установка ЮНИЛОС(SBM) успешно эксплуатируется в Германии, Франции, Словакии и других европейских странах. За всё время эксплуатации станция показала потрясающую надёжность и удобство эксплуатации.
В России станция эксплуатируется в течении многих лет и успешно прошла испытания в «НИИ Экологии Человека и Гигиены Окружающей Среды им. Сысина», что говорит о её полной адаптации к российским зимним условиям. Следует отметить, что на текущий момент это единственная установка, которая очищает сбрасываемую воду до уровня, отвечающего строгим российским нормам.
С помощью очистной установки ЮНИЛОС(СБМ) можно в кратчайшие сроки решить проблему очистки сточных вод. Следует обратить особое внимание на то, что станция биологической очистки, в отличии от существующих септиков, производит очистку, а не аккумуляцию загрязнений, поэтому ориентирована на использование всего спектра сантехнических устройств (унитаз, ванна-душевая, стиральная и посудомоечная машина и т.д.). Основным достоинством установки является высокая степень очистки сточных вод от всех видов органических загрязнений и отсутствие дурных запахов, неизбежно сопровождающих анаэробные процессы, проходящие в септиках и биофильтрах.
Преимущества
Необходимо отметить, что на отечественном рынке представлено несколько видов установок биологической очистки сточных вод. Но установки модельного ряда "ЮНИЛОС(SBM)" выгодно отличает от них:
- Полностью пластиковый корпус, выполненный из интегрального полипропилена с вспененным внутренним слоем, и как следствие, отсутствие коррозии, высокая морозоустойчивость, сведенные к минимуму потери тепла (что очень критично для биосреды в зимний период). Чего никогда не получится, если в качестве материала корпуса применяется металл или бетон.
- Компактность и малый вес
- Простота технического обслуживания при эксплуатации
- Низкое энергопотребление
- Относительная простота монтажа, которая позволяет с минимальными нарушениями ландшафта монтировать "ЮНИЛОС(SBM)" даже в эксплуатируемое строение (так как при монтаже малых установок, возможно обходится без тяжёлой техники)
- Сохранение жизнедеятельности бактерий при отсутствии бытовых стоков в течение длительного времени (до трёх месяцев).
- Отсутствие при эксплуатации дурных запахов, что достигнуто применением в установке особой технологии очистки, использующей аэробные и аноксидные процессы, что значительно снижает образование таких газов как метан, сероводород и т.д. Кроме того, при аэробной очистке количество очищающих бактерий в 200 раз больше, что неизбежно сказывается на скорости очистки и ее эффективности.
- При откачке излишков активного ила его можно использовать как удобрение.
- Возможность установки дистанционных датчиков исправного функционирования.
- Техническое обслуживание не требует дополнительного оборудования.
Установки модельного ряда "ЮНИЛОС(SBM)" имеют довольно широкий спектр применения, начиная от индивидуального использования и заканчивая коллективными станциями биологической очистки сточных вод, обслуживающими коттеджные поселки.
Обслуживание
В первую очередь очистные установки "ЮНИЛОС(SBM)" отличает простота в обслуживании и высокая надежность
Ниже приведен список регламентных работ по обслуживанию установки:
- Раз в неделю — визуальный контроль очищенной воды.
- Раз в 3 месяца — удаление ила из отстойника с помощью штатного насоса (входящего в комплект установки);
- очистка стенок вторичного отстойника;
- очистка фильтров воздуходувки.
- Раз в 6 месяцев — удаление ила из отстойника с помощью дренажного насоса (если не имело место удаление ила с помощью штатного насоса после 3 месяцев эксплуатации);
- очистка мамут-насоса неочищенной воды и фильтра крупных нечистот;
- очистка уловителя для волос в аэротанке.
- Раз в 2 года — замена мембран компрессора.
- Раз в 5 лет — очистка уравнительного резервуара и аэротанка от минерализованного ила.
Остановимся подробнее на каждом из пунктов

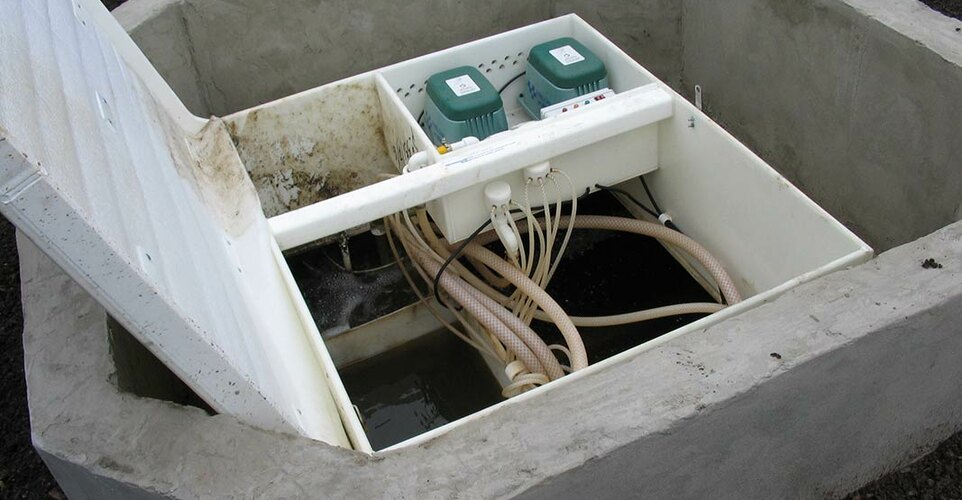

Визуальный контроль работы установки осуществляется простым открытием крышки, а так как крышка находится над землей, то очень просто осуществить открытие, нет необходимости нарушать почвенный покров;
Удаление избытка активного ила происходит полностью автоматически, то есть пользователь должен просто подготовить емкость для сбора ила, после чего процесс протекает автоматически. Следует добавить, что избыток активного ила проходит полный цикл аэробной стабилизации, благодаря этому не имеет запаха и сразу после откачки может быть использован как удобрение;
Мембраны компрессора заменяются в 3 действия даже неподготовленным пользователем;
Очистка уловителя волос производится простым встряхиванием;
Очистка от минерализованного ила ненамного сложнее, чем просто очистка стенок и осуществляется скребком;
Все вышеперечисленные работы могут проводиться самим пользователем.
Из всего вышесказанного видно, что использование "ЮНИЛОС(SBM)" гораздо выгоднее и проще, чем использование выгребных ям, септиков, биофильтров, которые требуют использования ассенизационной машины и сложных технологий очистки полей фильтрации. Но самое главное это отсутствие дурных запахов от "ЮНИЛОС(СБМ)", приносящих массу неудобств пользователям вышеназванных систем и их соседям.
| Модель | Высота (м) | SBM Астра* | SBM Астра** | СКАРАБЕЙ | Встроенная емкость |
|---|---|---|---|---|---|
| ЮНИЛОС SBM-3 | 2,00 | 65 000 | - | - | 3 500 |
| ЮНИЛОС SBM-5 | 2,36 | 79 700 | 86 700 | 99 700 | |
| ЮНИЛОС SBM-5 midi | 2,50 | 81 700 | 88 700 | 102 700 | |
| ЮНИЛОС SBM-5 long | 3,00 | 102 200 | 109 200 | 124 200 | |
| ЮНИЛОС SBM-8 | 2,36 | 99 850 | 106 860 | 122 850 | |
| ЮНИЛОС SBM-8 midi | 2,50 | 102 000 | 109 000 | 126 000 | |
| ЮНИЛОС SBM-8 long | 3,00 | 112 500 | 119 500 | 137 500 | |
| ЮНИЛОС SBM-10 | 2,36 | 118 000 | 125 000 | 144 000 | |
| ЮНИЛОС SBM-10 midi | 2,50 | 125 300 | 132 300 | 152 300 | |
| ЮНИЛОС SBM-10 long | 3,00 | 140 000 | 147 000 | 168 000 | |
| ЮНИЛОС SBM-15 | 2,36 | 145 000 | 152 000 | 174 000 | |
| ЮНИЛОС SBM-15 midi | 2,50 | 149 900 | 156 900 | 179 900 | |
| ЮНИЛОС SBM-15 long | 3,00 | 165 900 | 172 900 | 196 900 | |
| ЮНИЛОС SBM-20 | 2,36 | 187 000 | 194 000 | 227 000 | |
| ЮНИЛОС SBM-20 midi | 2,50 | 197 700 | 204 700 | 237 700 | |
| ЮНИЛОС SBM-20 long | 3,00 | 212 100 | 219 100 | 252 100 | |
| ЮНИЛОС SBM-30 | 2,36 | 240 000 | 247 000 | 285 000 | |
| ЮНИЛОС SBM-30 midi | 2,50 | 246 900 | 253 900 | 291 900 | |
| ЮНИЛОС SBM-30 long | 3,00 | 255 000 | 262 000 | 300 000 | |
| ЮНИЛОС SBM-40 | 2,36 | 275 000 | 282 000 | 330 000 | |
| ЮНИЛОС SBM-40 midi | 2,50 | 297 000 | 304 000 | 352 000 | |
| ЮНИЛОС SBM-40 long | 3,00 | 313 000 | 320 000 | 368 000 | |
| ЮНИЛОС SBM-50 | 2,36 | 335 000 | 342 000 | 400 000 | |
| ЮНИЛОС SBM-50 midi | 2,50 | 340 000 | 347 000 | 405 000 | |
| ЮНИЛОС SBM-50 long | 3,00 | 355 200 | 362 200 | 420 200 | |
| ЮНИЛОС SBM-75 | 2,36 | 435 000 | 442 000 | 515 000 | 6 000 |
| ЮНИЛОС SBM-75 midi | 2,50 | 450 000 | 457 000 | 530 000 | |
| ЮНИЛОС SBM-75 long | 3,00 | 468 000 | 475 000 | 548 000 | |
| ЮНИЛОС SBM-100 | 2,36 | 589 000 | 475 900 | 694 000 | |
| ЮНИЛОС SBM-100 midi | 2,50 | 620 000 | 627 000 | 725 000 | |
| ЮНИЛОС SBM-100 midi | 3,00 | 645 000 | 652 000 | 750 000 | |
| ЮНИЛОС SBM-150 | 2,36 | 870 000 | 877 000 | 1 025 000 | 12 000 |
| ЮНИЛОС SBM-150 midi | 2,50 | 899 000 | 906 000 | 1 054 000 | |
| ЮНИЛОС SBM-150 long | 3,00 | 935 700 | 942 700 | 1 090 700 |
**уровнемер дистанционный цифровой
| Модель | Кол-во обсл. чел | Произв. (м3/сут) | Мощность (Вт) | Потреб. эл. эн. (кВт/сут) | Вес (кг.) | Габариты (Д х Ш х В) (м) |
|---|---|---|---|---|---|---|
| ЮНИЛОС SBM-3 | 3 | 0,6 | - | - | 120 | 1,0х8,2х1,78 |
| ЮНИЛОС SBM-5 | 5 | 1 | ~50 | 1,20 | 250 | 1,0х1,0х2,36 |
| ЮНИЛОС SBM-8 | 8 | 1,6 | ~60 | 1,44 | 350 | 1,5х1,0х2,36 |
| ЮНИЛОС SBM-10 | 10 | 2 | ~60 | 1,44 | 420 | 2,0х1,0х2,36 |
| ЮНИЛОС SBM-15 | 15 | 3 | ~80 | 1,92 | 430 | 2,0х1,0х2,36 |
| ЮНИЛОС SBM-20 | 20 | 4 | ~150 | 3,60 | 530 | 2,0х1,0х2,36 |
| ЮНИЛОС SBM-30 | 30 | 6 | ~200 | 4,80 | 600 | 2,0х2,0х2,50 |
| ЮНИЛОС SBM-40 | 40 | 8 | ~370 | 8,88 | 600 | 3,0х2,0х2,50 |
| ЮНИЛОС SBM-50 | 50 | 10 | ~370 | 8,88 | 850 | 3,0х2,0х2,50 |
| ЮНИЛОС SBM-75 | 75 | 15 | ~600 | 14,40 | 1 050 | 4,0х3,0х2,50 |
| ЮНИЛОС SBM-100 | 100 | 20 | ~750 | 18,00 | 1 200 | 4,0х3,0х2,50 |
| ЮНИЛОС SBM-150 | 150 | 30 | ~800 | 28,80 | 2 100 | 4,0х4,32х2,50 |
Типы поставок установок "ЮНИЛОС (SBM)"
- Обычная установка h=2350 мм
- Миди h=2500 мм
- Лонг h=3000 мм
Изменения размера установки не влияет на технологию очистки и предназначено для:
- Более глубокого заложения установки, связанного с наличием санузлов в цокольных этажах или глубоким заложением канализационных коммуникаций
- Особенностями рельефа земельного участка

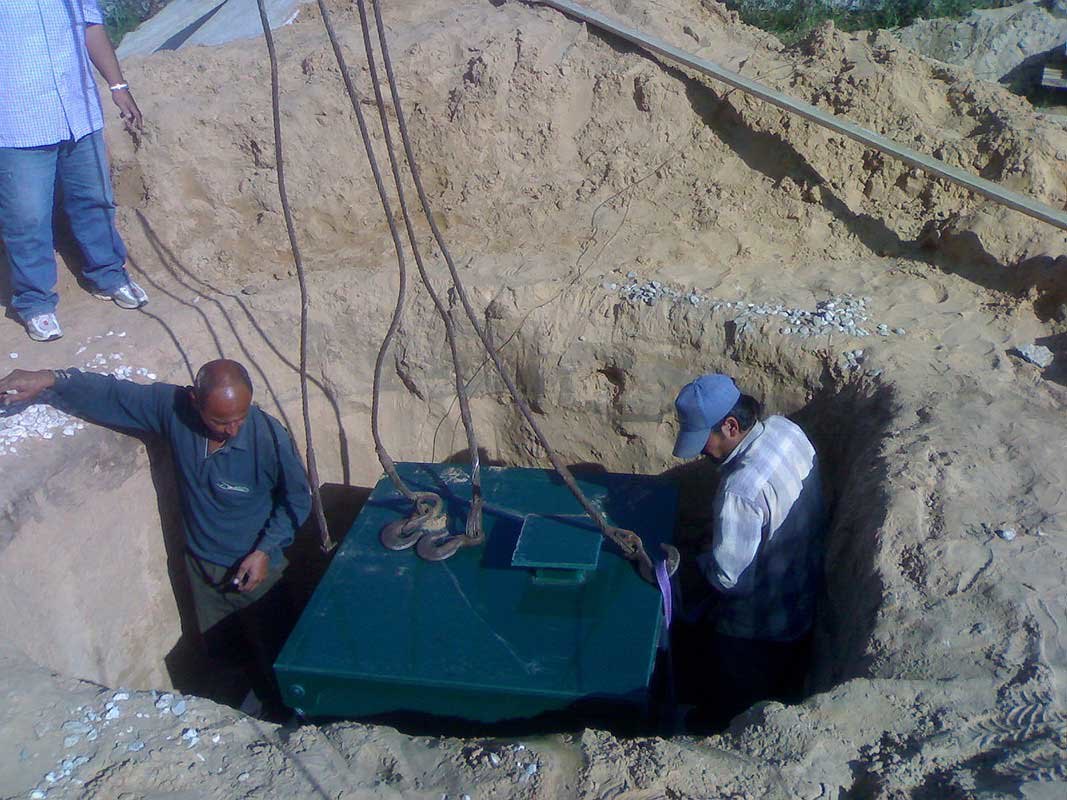

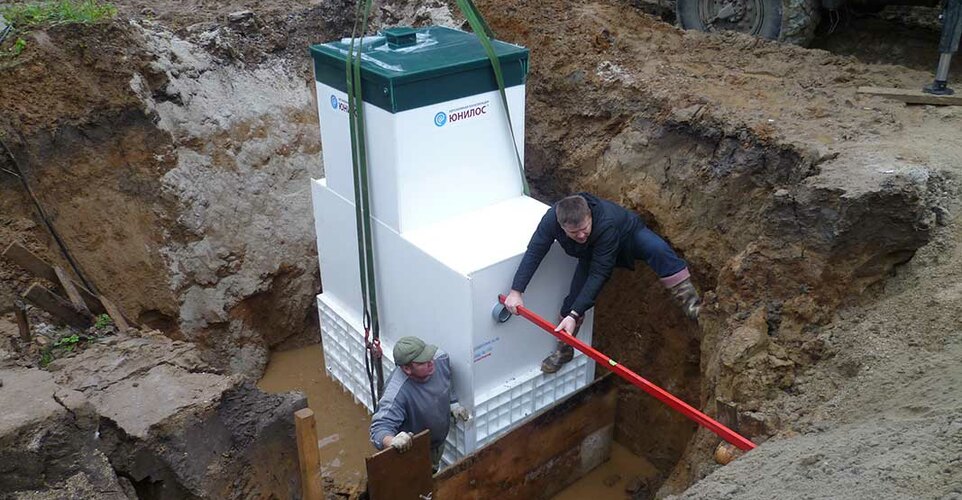

Особенности монтажа заключаются в изменении глубины котлована и глубины заложения подводящих и отводящих коммуникаций. Но существуют правила, которые должны неукоснительно соблюдаться для монтажа любой установки:

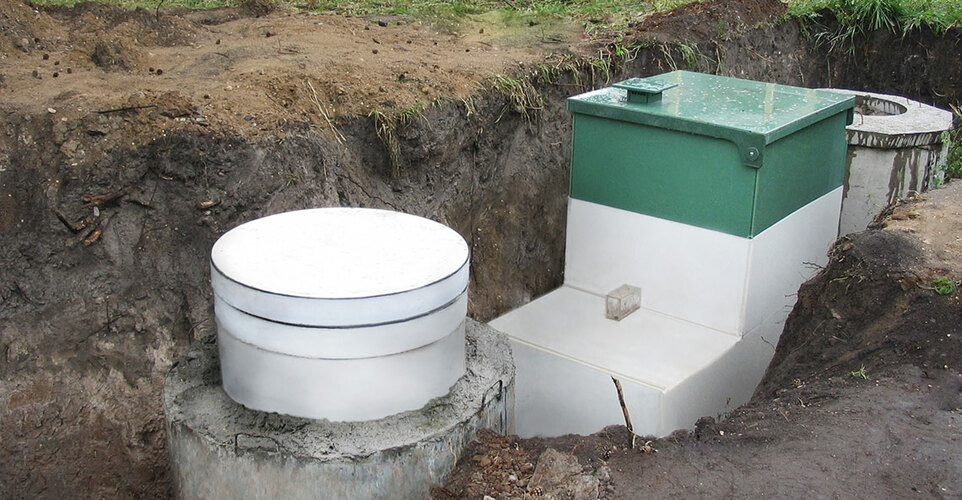

- Крышка установки должна быть обязательно на 150-180 мм выше уровня земли (в избежании попадания дождевых вод в установку)
- Установка должна быть постоянно обеспечена эл.энергией V=220В ± 5%
Остальные требования к монтажу и руководство по монтажу приведены в техническом паспорте прилагаемом к установке.
В заключение необходимо заметить, что монтаж может быть осуществлен как самим заказчиком, так и нашей фирмой, поставляющей установку (также предлагается услуга, "называемая шеф-монтаж", когда наша фирма предоставляет технического специалиста, для наблюдения за ходом работ по подключению установки, осуществления подключения коммуникаций и эл.части).
