КНС Armoplast

Канализационные насосные станции

Общее описание

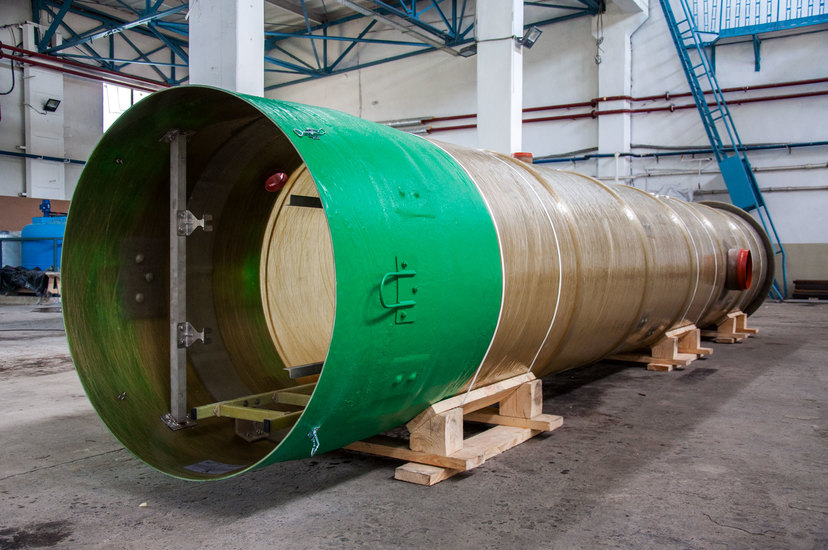

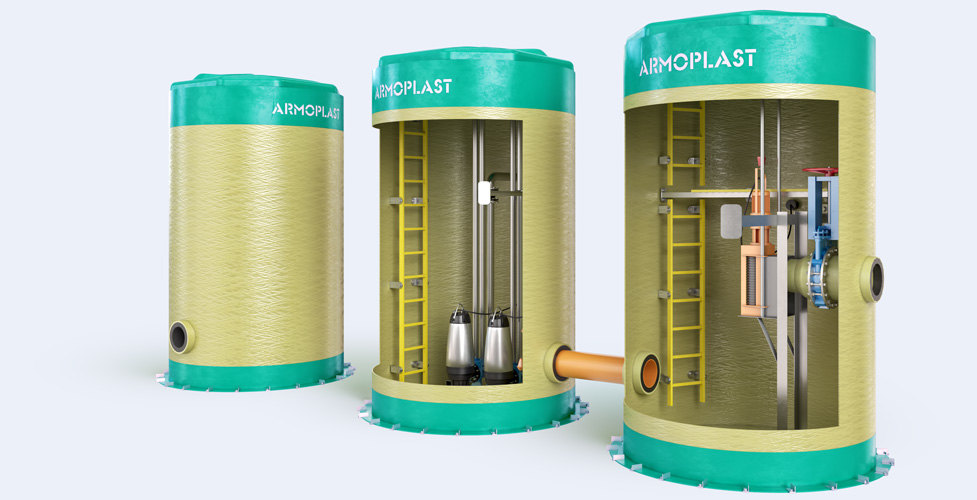

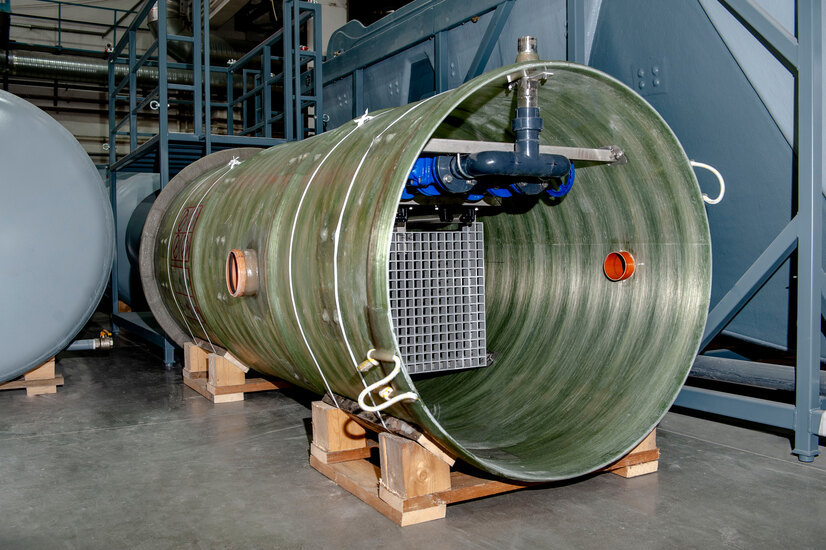

Комплектная канализационная насосная станция Armoplast представляет собой герметичную стеклопластиковую емкость со смонтированными в ней насосами, обвязкой, лестницей, площадкой для обслуживания, люком и дополнительным оборудованием.

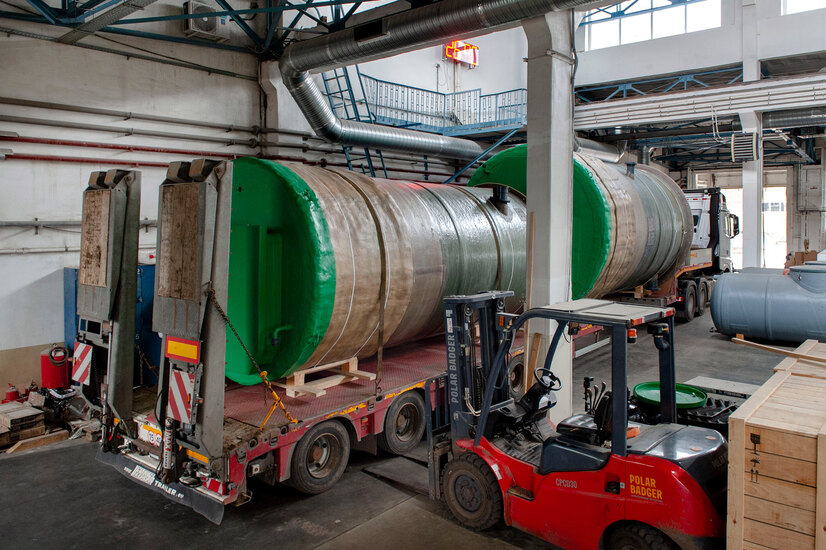

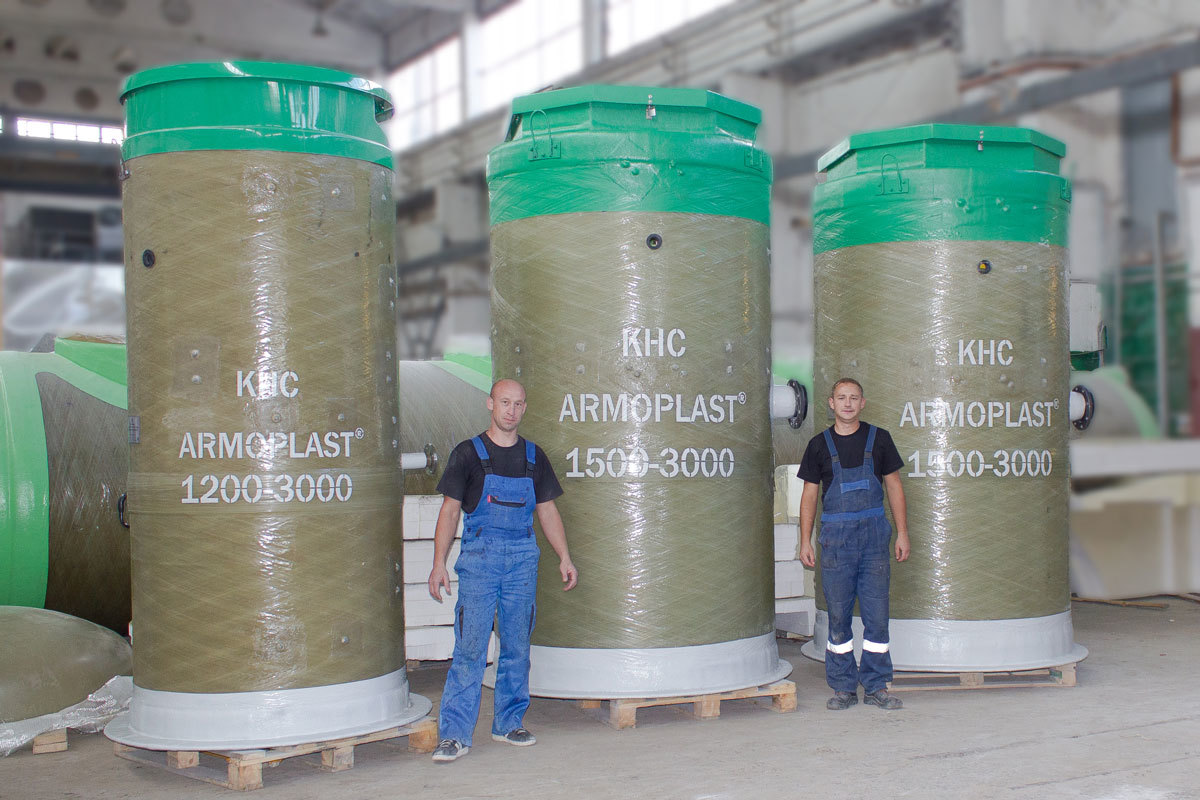

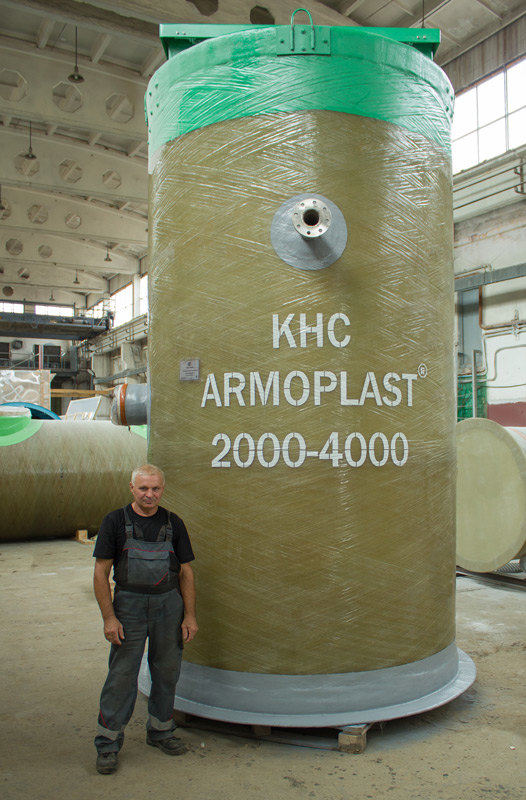

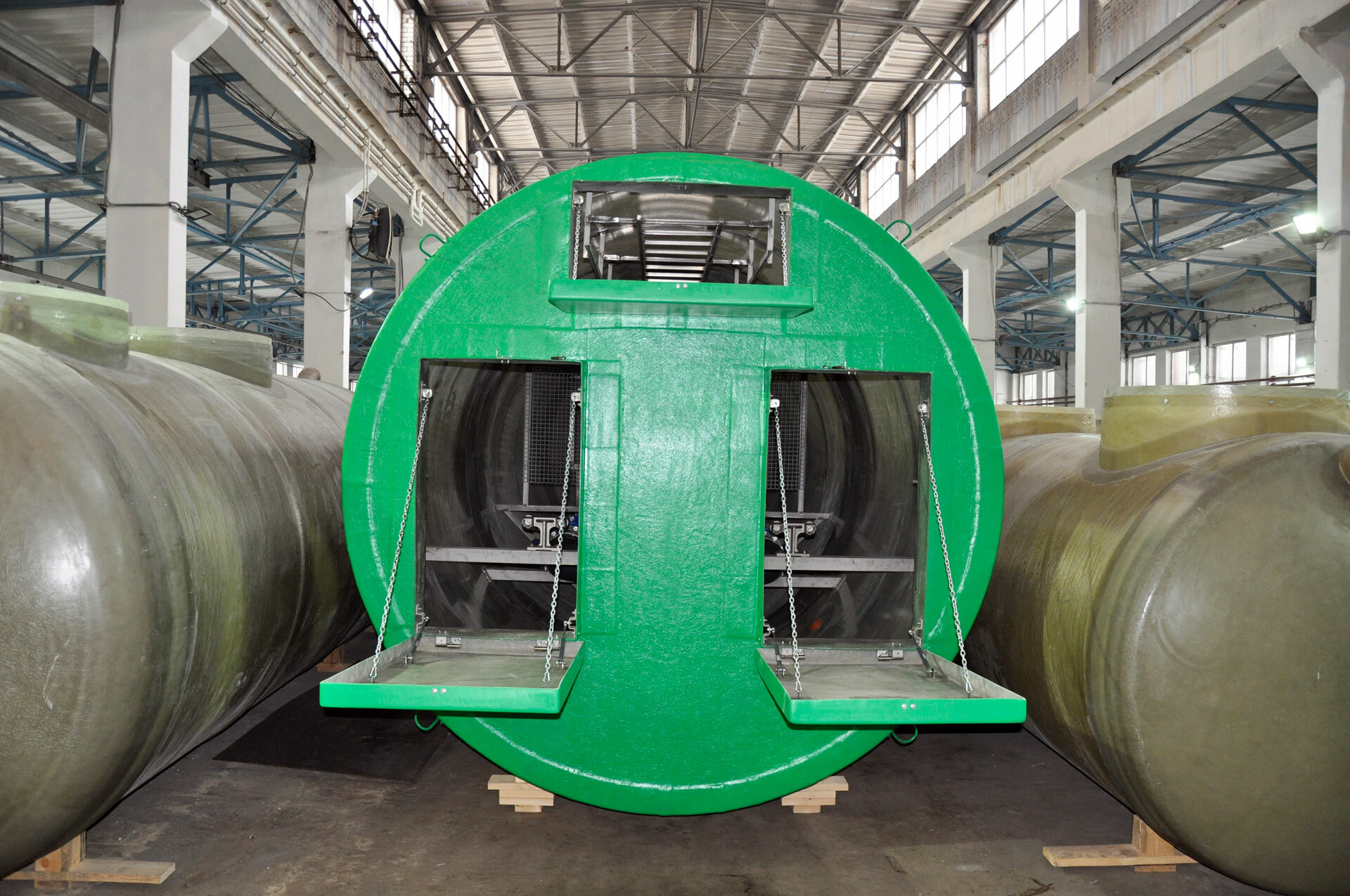

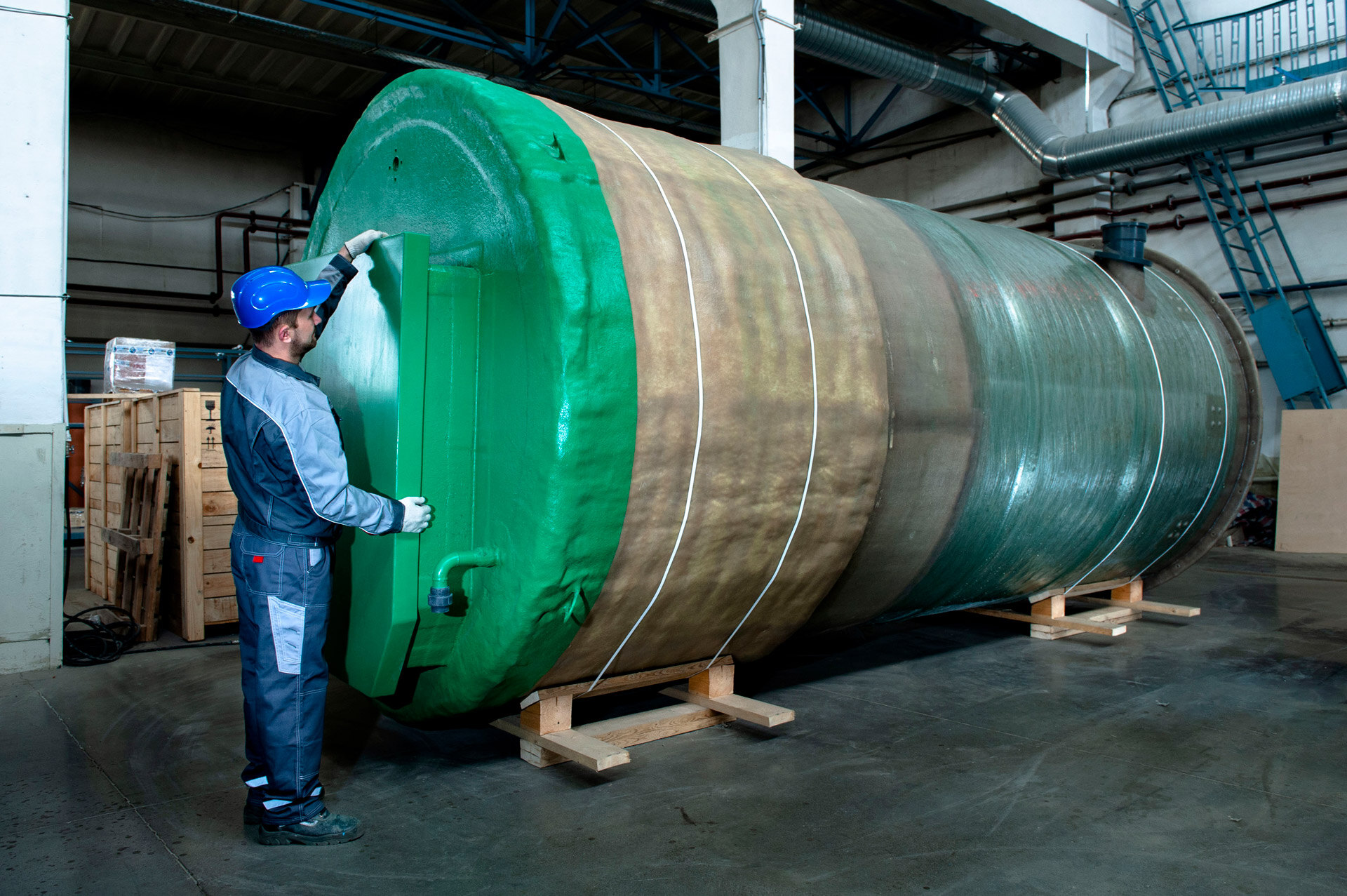

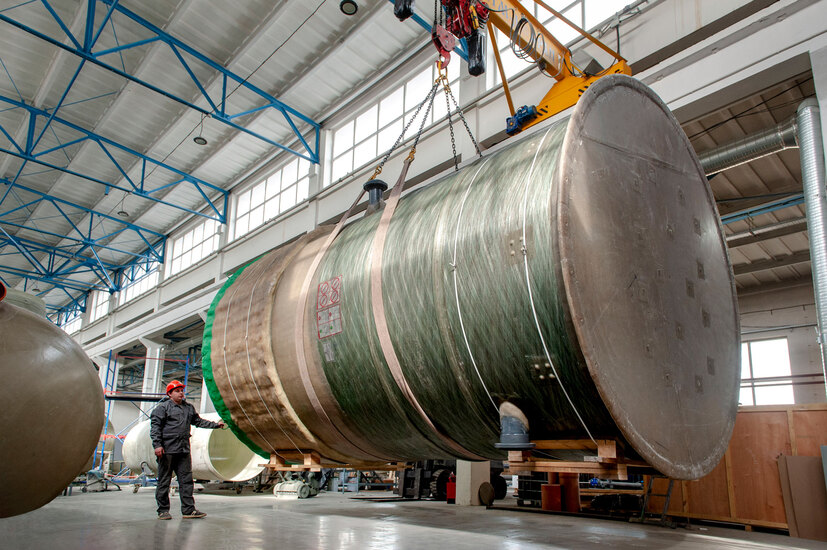

Корпус КНС производится из коррозионностойкого армированного стеклопластика на собственном заводе. Насосы могут устанавливаться непосредственно в резервуаре, либо в отдельной выделенной смежной секции. Оборудование комплектуется трубопроводной и запорной арматурой, а также крепежными элементами, системами автоматизации и обслуживания

Видео - процесс изготовления оборудования ARMOPLAST

Назначение

  • Перекачка канализационных стоков поселков и городов;
  • Подача сточных вод на очистные сооружения;
  • Подача воды на противопожарные нужды;
  • Техническое водоснабжение на предприятиях;
  • Сброс очищенных сточных вод в удаленный природный водоем;
  • Насосные станции подъема воды;
  • Различные системы канализации;
  • Индивидуальные системы водоснабжения;
  • Перекачка специфических и агрессивных жидкостей.

Комплектация

Типовая комплектная КНС Армопласт заводской сборки включает в себя:

  • Стеклопластиковый резервуар с крышкой, опорным основанием и технологическими элементами (вентиляция, кабельный ввод и т.д.);
  • Рабочий и резервный насосные агрегаты;
  • Направляющие монтажные механизмы, упрощающие установку агрегатов и необходимые для ревизии или замены насоса;

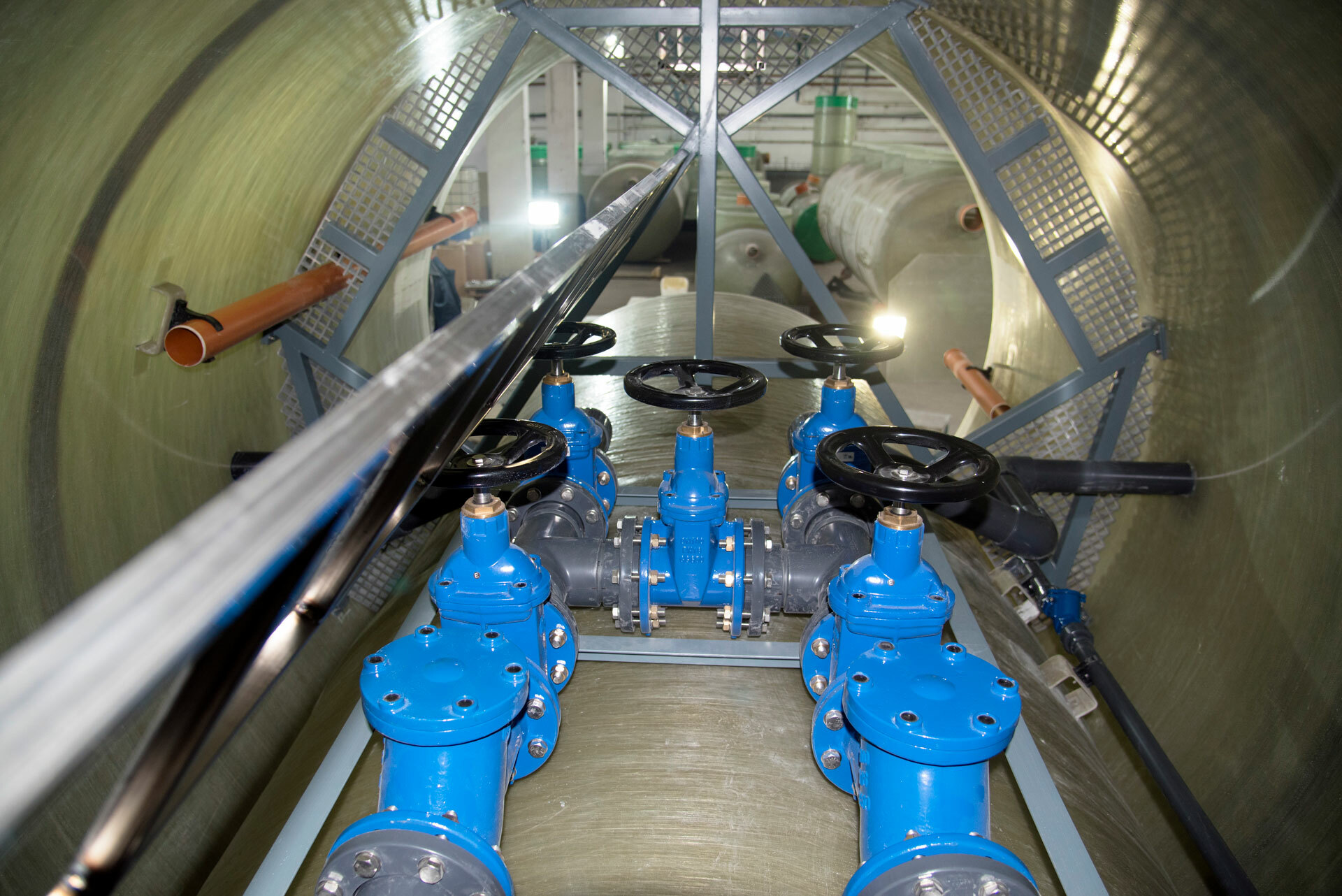

  • Трубная обвязка из нержавеющей стали или ПВХ;
  • Регулирующая и запорная арматура для возможности направления потока откачиваемой жидкости по требованию;
  • Набор поплавковых выключателей для обеспечения автоматической работы канализационной насосной станции;
  • Лестница и площадка для удобства обслуживания оборудования;
  • Контейнер для улавливания мусора;
  • Пульт для управления в ручном или в автоматическом режимах.

Возможные опции

Мы часто получаем нестандартные запросы на установку различного дополнительного оборудования. Всего нашими инженерами было реализовано около 30 видов различных решений. Ниже приведены самые частые из них:

  • Утепление и обогрев. При размещении КНС в условиях низких отрицательных температур, на этапе производства в заводских условиях выполняется утепление корпуса теплоудерживающими материалами. При необходимости, насосная станция оборудуется системами принудительного обогрева.
  • Расходомер. При необходимости, в комплект поставки может быть включен расходомер для учета количества перекачиваемой жидкости.
  • Измельчитель. Позволяет перерабатывать крупнофракционные отходы, которые затем удаляются насосом. Устанавливается вместо контейнера для улавливания мусора.
  • Быстровозводимый павильон. Позволяет устанавливать дополнительное оборудование для обслуживания.
  • Заслонки. Устанавливаются на подводящий трубопровод, чтобы при обслуживании исключить попадание жидкости в станцию.

Проектирование

Канализационноые насосные станции КНС проектируются и изготавливаются в соответствии с поставленной задачей, учитывая специфику объекта. В зависимости от назначения, условий предполагаемого размещения и предъявляемых требований определяются конструктивные и технологические параметры к оборудованию.

Функциональный состав и оснащение комплектной станции перекачки стоков могут варьироваться в широких диапазонах. При этом выполняется индивидуальный подбор комплектующего оборудования и расчет конструкции по заданным параметрам, что позволяет оптимизировать окончательную стоимость.

Основными параметрами для расчета канализационной насосной станции являются:

  • Принимаемый объем жидкости во времени и ее характеристики;
  • Требуемый расход жидкости в единицу времени (расход насоса);
  • Высота подъема жидкости (напор насоса) и протяженность напорного коллектора;
  • Глубина залегания подводящих трубопроводов;
  • Вариант размещения корпуса станции.

Монтаж

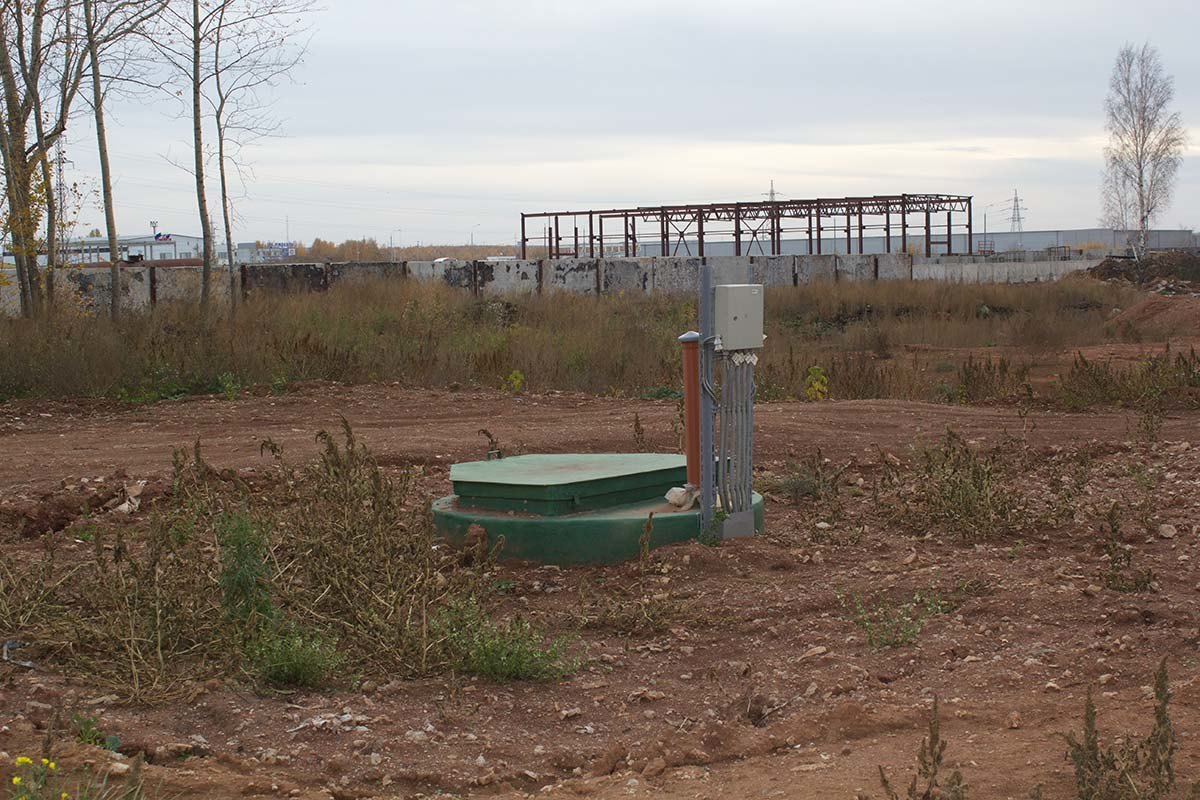

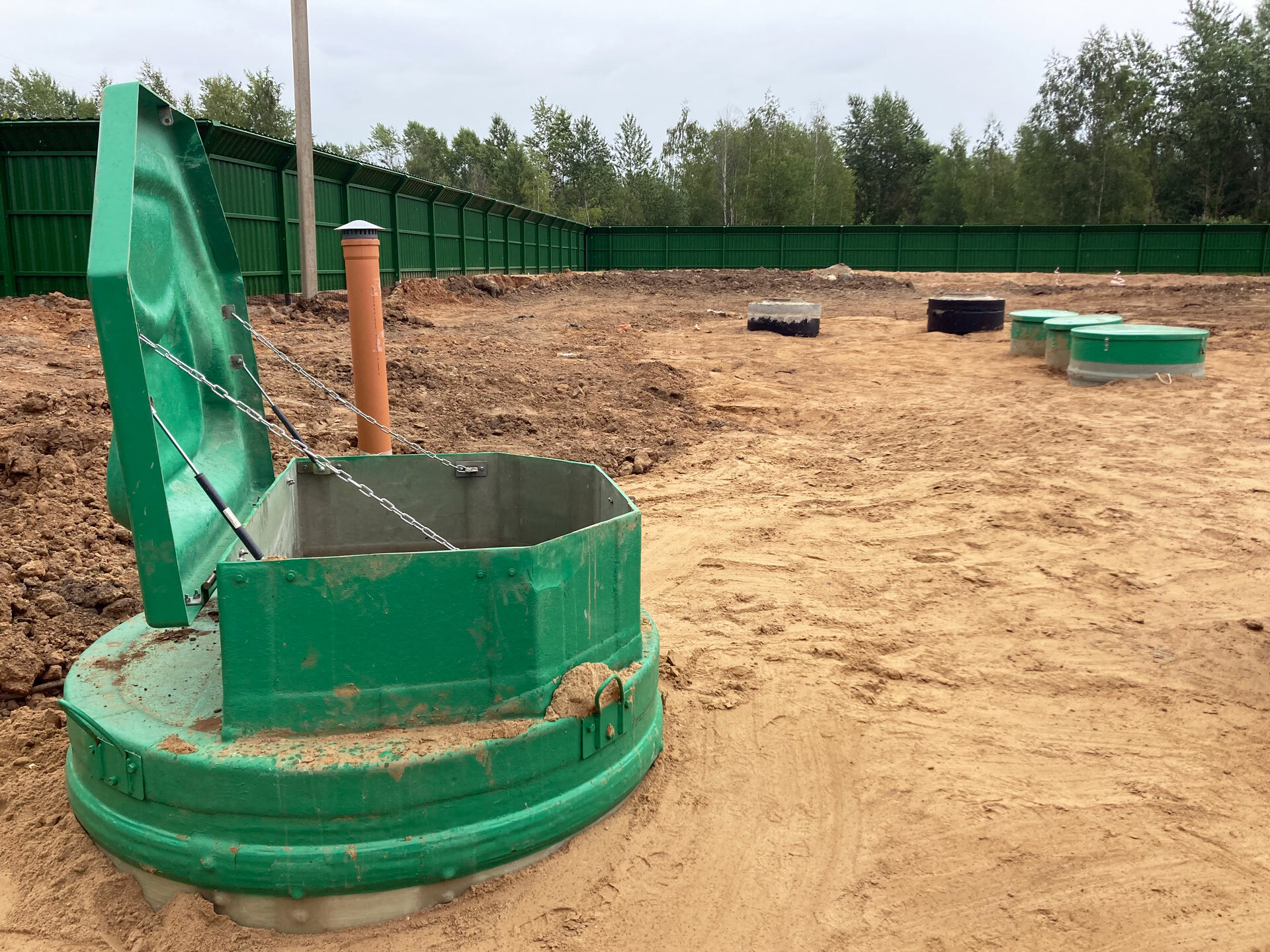

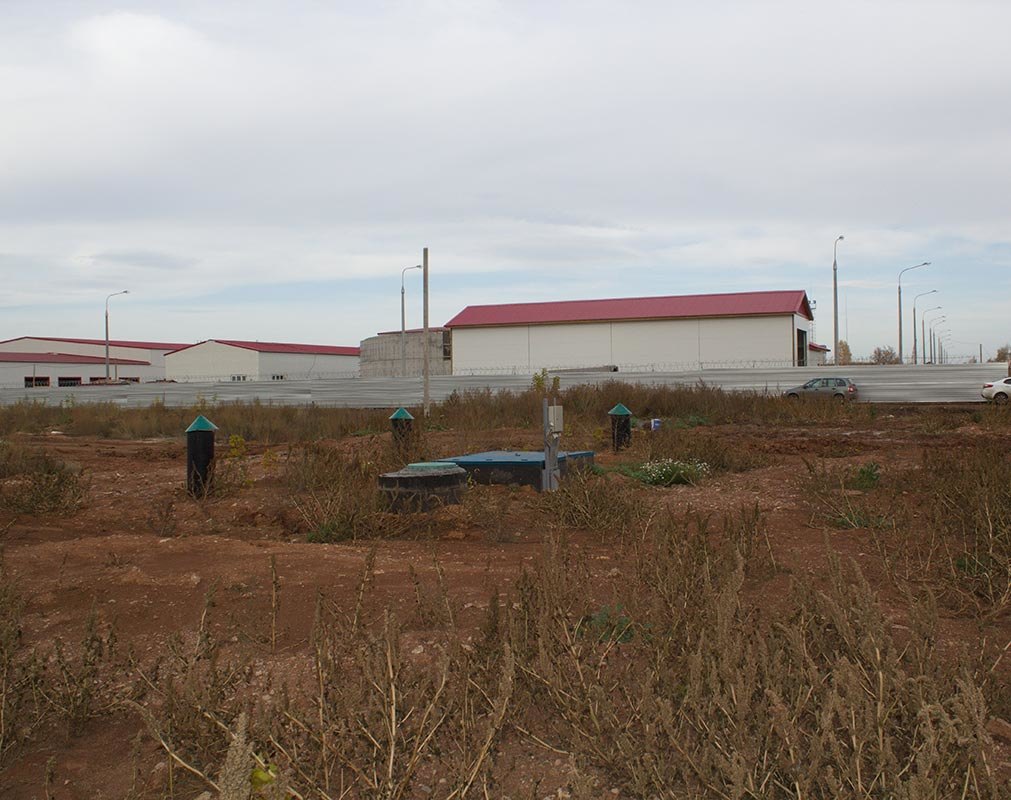

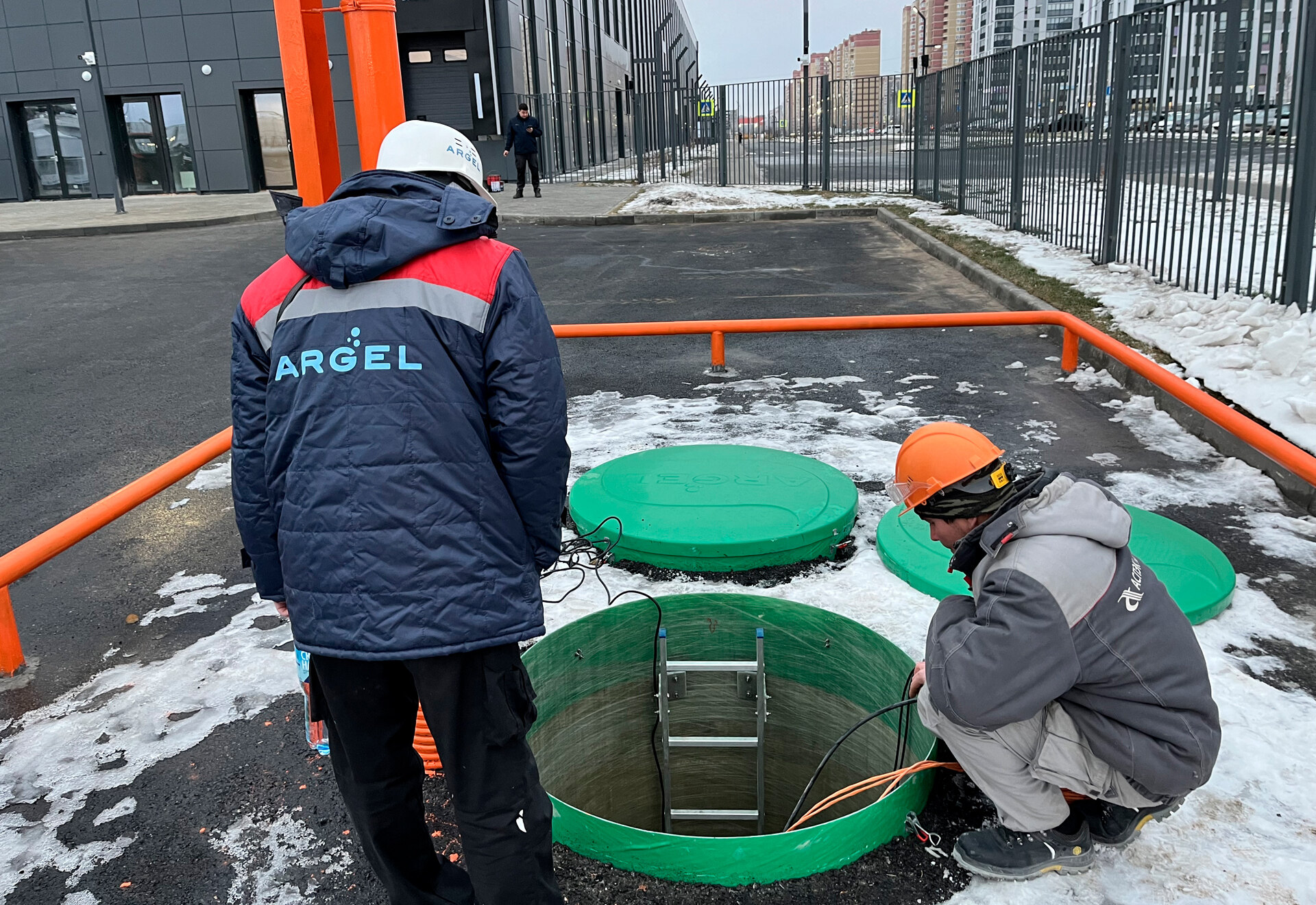

Монтаж комплектной КНС осуществляется под землю, при этом на поверхности остается только смотровой люк для обслуживания.

Она может размещаться как под газоном, так и под проезжей частью, но в последнем случае, над станцией необходимо предусмотреть разгрузочную плиту, а стеклопластиковые люки заменить на чугунные.

Видео - монтаж емкостного оборудования из стеклопластика

  • Перед установкой корпуса станции перекачки сточных вод роется котлован, готовится хорошо утрамбованное грунтовое основание, на котором укладывается (или отливается) армированная фундаментная плита, рассчитанная заранее по нагрузке и гидрогеологическим условиям грунта.
  • Устанавливается корпус КНС и фиксируется анкерными соединениями на фундаменте, осуществляется подсоединение входных и выходных патрубков. Далее производится обратная засыпка корпуса песком с послойным трамбованием.
  • С помощью направляющих монтажных механизмов опускаются насосы, подвешиваются и выставляются по уровням поплавковые датчики и подключаются электрические кабели к пульту управления, который, в зависимости от варианта исполнения, может размещаться как в сухом отапливаемом помещении, так и на открытом воздухе, в специальном корпусе.

Принцип работы

Принцип работы КНС Armoplast заключается в аккумуляции поступающего объема перекачиваемых сточных вод в резервуаре через входные патрубки со съемным контейнером, мусор из которого периодически удаляется на утилизацию на полигон ТБО.

Накопление жидкости происходит до определенного уровня, который устанавливается поплавковым датчиком. По сигналу датчика происходит запуск насосного агрегата и начинается откачка жидкости через распределительные патрубки.

За счет установки резервного насосного агрегата, поплавковых выключателей и пульта автоматического управления возможна организация различных режимов работы канализационной насосной станции, диктуемых спецификой условий её применения.

Могут быть предусмотрены варианты дополнительного запуска резервного насоса при увеличении притока перекачиваемого стока, а также автоматического переключения насосов при аварии одного из них. Кроме того, имеется режим выравнивания моторесурса насосного оборудования путем чередования запусков рабочего и резервного насосов за счет автоматического переключения с равными временными интервалами.

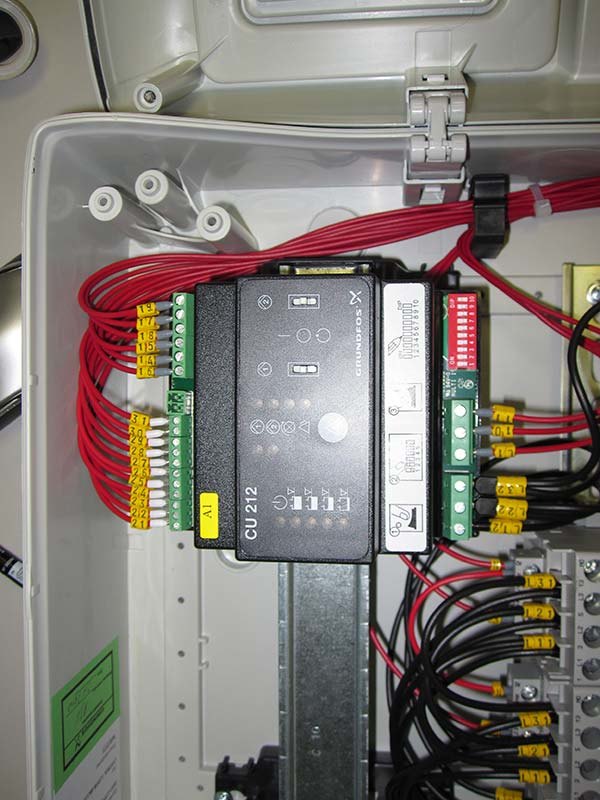

Пульт управления сигнализирует о работе насосов, их аварии и переполнении КНС. Прекращение их работы происходит при отсутствии поступления жидкости в резервуар по нижнему уровню поплавкового выключателя.

Обслуживание

Обслуживание комплектной канализационной насосной станции производится в соответствии с технической документацией на оборудование и технологическим регламентом по эксплуатации объекта.

Заполните и отправьте нам опросный лист, и мы подготовим для вас коммерческое предложение

Наши сотрудники помогут выполнить расчет и подбор оборудования с учетом ваших возможностей и требований

Заполнить опросный лист
Характеристики и цены
Цены на типовые модели канализационной насосной станции ARMOPLAST
Модель?РасходНапорВид?КоличествоШкафРазмеры корпусаСтоимость
стоковнасосов?управлениядиаметрвысотас НДС
м3/часмштнал.ммруб
КНС Armoplast-ST-1610вода1+1,23,5380 200
КНС Armoplast-ST-2610хоз-быт1+1,23,5427 500
КНС Armoplast-ST-3610вода2+1,23,5505 300
КНС Armoplast-ST-4610хоз-быт2+1,23,5599 900
КНС Armoplast-ST-51010вода2+1,23,5505 300
КНС Armoplast-ST-61010хоз-быт2+1,23,5599 900
КНС Armoplast-ST-71510вода2+1,23,5526 900
КНС Armoplast-ST-81510хоз-быт2+1,23,5629 600
КНС Armoplast-ST-92010вода2+1,24679 100
КНС Armoplast-ST-102010хоз-быт2+1,24893 700
КНС Armoplast-ST-1165вода1+1,23,5370 100
КНС Armoplast-ST-1265хоз-быт1+1,23,5427 500
КНС Armoplast-ST-1365вода2+1,23,5504 500
КНС Armoplast-ST-1465хоз-быт2+1,23,5599 900
КНС Armoplast-ST-15105вода2+1,23,5485 200
КНС Armoplast-ST-16105хоз-быт2+1,23,5599 900
КНС Armoplast-ST-17155вода2+1,23,5505 300
КНС Armoplast-ST-18155хоз-быт2+1,23,5659 700
КНС Armoplast-ST-19205вода2+1,24650 200
КНС Armoplast-ST-20205хоз-быт2+1,24859 700
Расчетная стоимость формируется индивидуально по запросу

Заполните форму опросного листа и мы рассчитаем точную цену станции КНС для вашего запроса.

Заполнить опросный лист

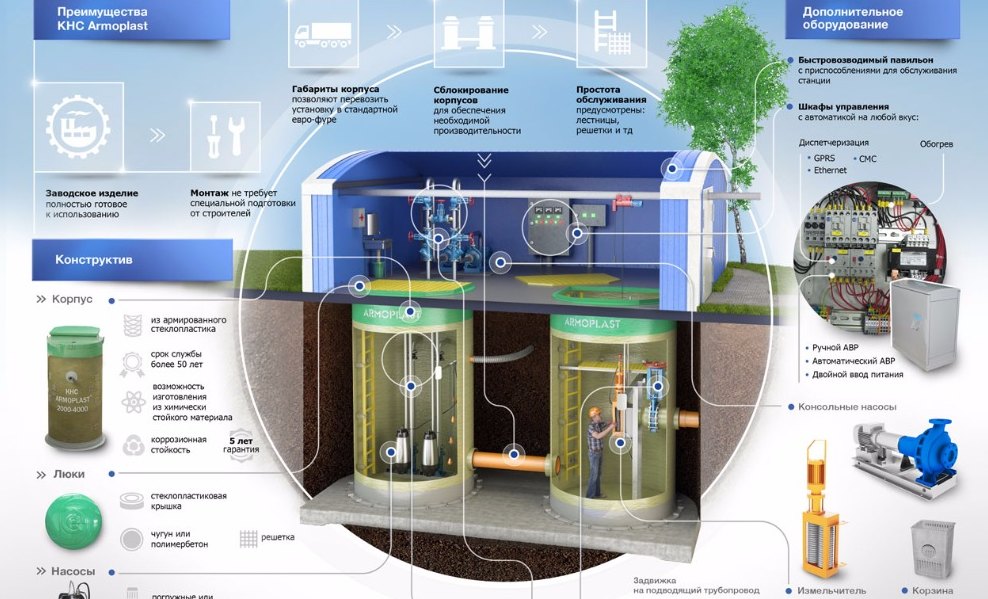

Преимущества
  • Проектируются по индивидуальным техническим заданиям клиента - высокая надёжность.;
  • Комплектная КНС заводской сборки - быстрый и простой монтаж;
  • Короткие сроки изготовления;
  • Прочный самонесущий корпус из стеклопластика спиральной намотки;
  • Срок службы стеклопластикового корпуса более 50 лет;
  • Высокая коррозионная стойкость, возможность перекачки сточных вод с агрессивной средой;
  • Мусороулавливающая корзина - простая и надёжная защита насосов и трубопроводных сетей;
  • Станция перекачки стоков комплектуется насосным оборудованием и блоками автоматического управления ведущих мировых производителей: Grundfos, KSB, Pedrollo;
  • Технологичность КНС обеспечена высококачественными материалами и комплектующими, применяемыми при сборке;

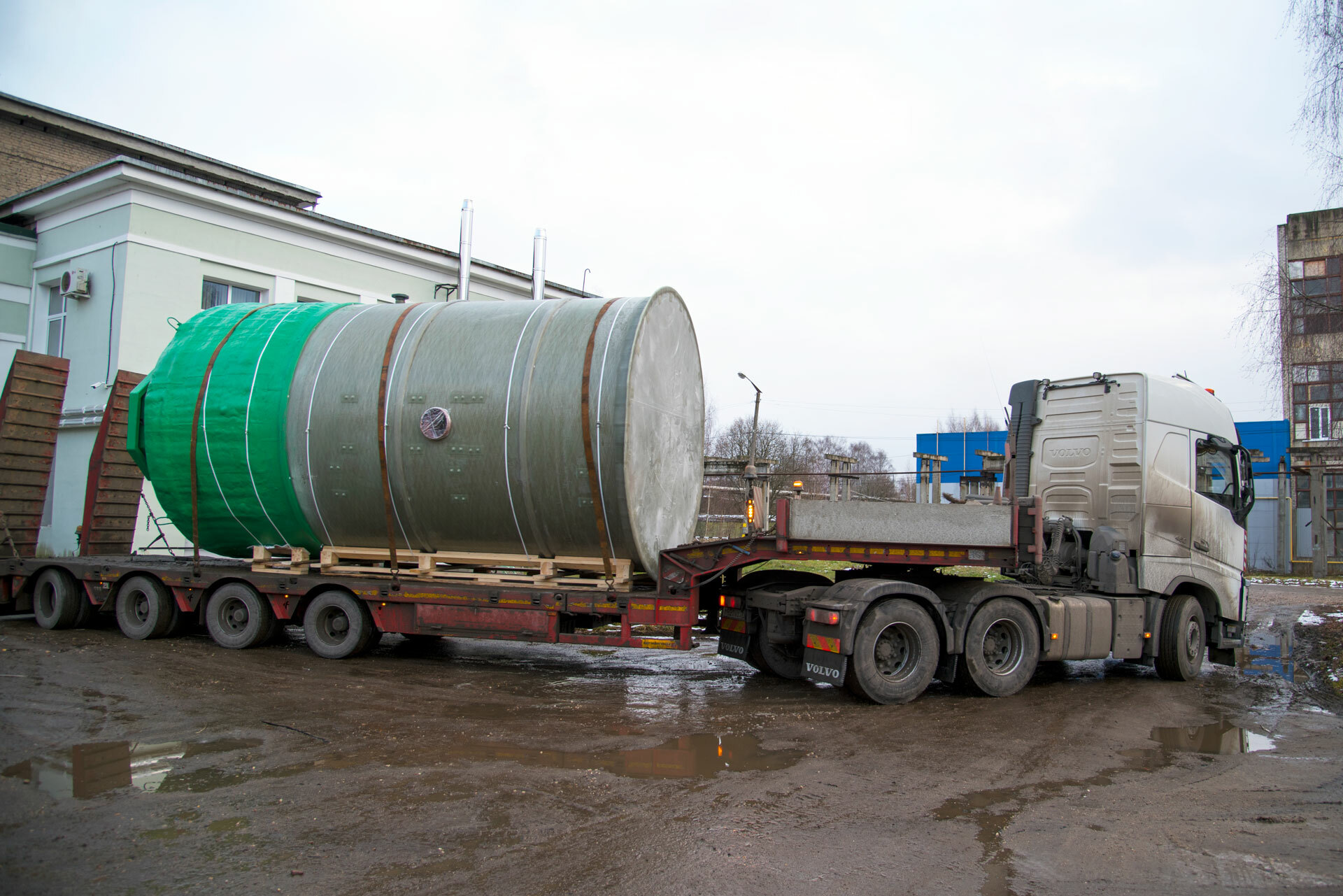

  • Компактные габариты канализационной насосной станции обеспечивают мобильность при транспортных перевозках;
  • Возможность оперативной ревизии и замены насосных агрегатов за счёт применения автоматических муфт и насосных направляющих.
50
Расчетный срок службы корпуса 50 лет
2
Расчет оборудования за 2 дня
