ОДВ

Ультрафиолетовое обеззараживание воды

Общее описание

Установки ОДВ предназначены для УФ обеззараживания воды питьевого качества, очищенной сточной, морской, технической воды, для бассейнов и в системах оборотного водоснабжения.

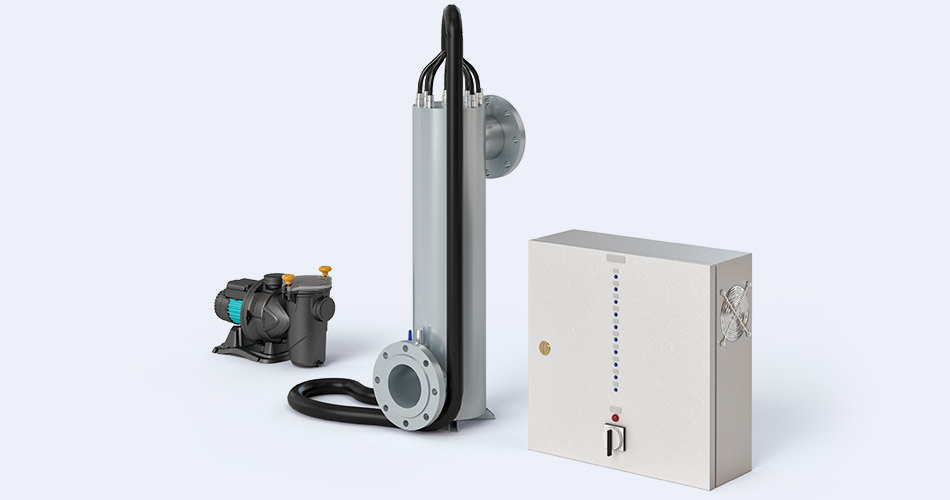

Источником лучей ультрафиолета являются ртутные лампы, находящиеся в чехле из кварцевого стекла, которые в свою очередь устанавливаются в корпусе из нержавеющей стали. Кварцевые чехлы свободно пропускают ультрафиолетовые лучи и необходимы для защиты ламп от контакта с водой. Собственно обеззараживание воды происходит при воздействии ультрафиолетового излучения на воду, протекающую внутри корпуса между кварцевыми чехлами.

УФ-установки модельного ряда ОДВ подразделяются на две линии:

  1. Для обеззараживания питьевой воды применяются установки с дозой бактериального излучения в 16 мДж/см². Данное значение определяется нормативными документами в области экологического законодательства.
  2. Для обеззараживания ультрафиолетом сточной воды - это значение должно быть увеличено до 30 мДж/см².

Преимущества

  • Воздействие на все бактериальные загрязнения;
  • Неизменный химический состав воды;
  • Отсутствие реагентов;
  • Автоматизированная работа;
  • Компактность установки;
  • Простота монтажа.

Обеззараживающий эффект ультрафиолетовых ламп обусловлен разрушающим воздействием на клеточном уровне, что ведет к гибели бактерий, а также бактериальных спор и вирусов. Для получения такого эффекта необходимо воздействие светового излучения с длиной волны в пределах 210 -320 нм, причем наилучший эффект наблюдается при значении 254 нм.

Сравнение методов обеззараживания

Недостатки УФ метода перед хлорированием и озонированием:

  • Должны соблюдаться входящие параметры качества воды;
  • Образование налета на кварцевых кожухах и необходимость их периодической очистки;
  • Периодическая замена ламп (13-16 месяцев работы);
  • Отсутствие пролонгированного действия ультрафиолета, в отличие от хлорирования.

Преимущества УФ метода перед хлорированием и озонированием:

  • Ультрафиолетовое облучение летально для большинства бактерий, их спор, вирусов и простейших;
  • Отсутствие затрат на приобретение реагентов, как следствие, отпадает потребность в складах для хранения хлорсодержащих веществ, требующих соблюдения строгих мер экологической безопасности;
  • Низкое энергопотребление, особенно по сравнению с озонированием;
  • Экологическая безопасность – в обеззараженной воде не образуется хлорорганики, обладающей выраженным токсическим и мутагенным эффектами;
  • Простота монтажа: для размещения ламп требуются минимальные площади, возможен монтаж ультрафиолетового оборудования без остановки систем водоснабжения или водоотведения;
  • Меньше обслуживающего персонала;
  • Компактность – отсутствует необходимость в применении контактных емкостей;
  • Не влияют температура и рН воды.

Требования к воде

Для определения возможности применения УФ-обеззараживателя типоряда ОДВ необходимо соблюдать следующие показатели качества исходной воды.

Требования для воды питьевого назначения:

  • Показатель «железо общее» - не более 1 мг/л;
  • Мутность - не более 2 мг/л;
  • Цветность - не более 35 градусов;
  • Колифаги – не более 5х10⁴ БОЕ/л.

Для УФ обеззараживания сточной воды:

  • БПК 5 – не более 10 мг О₂/л;
  • ХПК – не более 50 мг О₂/л;
  • Взвешенные вещества – не более 10 мг/л;
  • Содержание железа – не более 1 мг/л;
  • Число термотолерантных колиформных бактерий в 1 л – не более 5*10⁶;
  • Колифаги – не более 5*10⁴ БОЕ/л.
Заполните и отправьте нам опросный лист, и мы подготовим для вас коммерческое предложение

Наши сотрудники помогут выполнить расчет и подбор обеззараживателя с учетом ваших возможностей и требований по эффективности очистки

Заполнить опросный лист
Характеристики и цены
МодельПроизводительность?Доза УФНапря-Потреб.Патру-МассаГабаритныеУФБлокСтоимость
МембраныСкважинаВодоёмоблученияжениемощностьбкиразмерыдатчикпромывкис НДС
м3/часм3/часм3/часмДж/см2ВВтммкгмналналруб
Серия 1 Стандарт?
ОДВ-5-0.20,250,20,1525220101/2"10,05 х 0,1 х 0,2--6 400
ОДВ-5-0.50,70,50,325220151/2"40,06 х 0,1 х 0,35--8 500
ОДВ-5-11,310,725220303/4"50,06 х 0,1 х 0,45--17 800
ОДВ-5-1.51,91,5125220373/4"60,06 х 0,1 х 0,5--19 500
ОДВ-5-2321,525220403/4"80,1 х 0,12 х 0,55--21 800
ОДВ-5-343225220601"100,1 х 0,12 х 0,95--27 200
ОДВ-5-44,94325220701"120,1 х 0,12 х 1--37 900
ОДВ-5653,525220802"150,1 х 0,2 х 1,1--46 300
ОДВ-7874,425220902"180,1 х 0,2 х 1,3--59 600
ОДВ-1012107,8252202002"250,2 х 0,3 х 1,1+-94 100
ОДВ-15181512252202402"320,2 х 0,3 х 1,4+-119 000
ОДВ-20252015252203402"410,2 х 0,3 х 1,4+-138 550
ОДВ-3035302325220480100450,25 х 0,46 х 1,4++177 600
ОДВ-4050402825220560100560,25 х 0,46 х 1,4++189 600
ОДВ-5060502925220620100730,25 х 0,46 х 1,4++213 460
ОДВ-70807040252208701001240,3 х 0,5 х 1,4++287 500
ОДВ-100120100702522012001501460,3 х 0,5 х 1,4++374 000
ОДВ-130148130762522015501501580,4 х 0,56 х 1,4++411 800
ОДВ-150175150852522018501501650,4 х 0,56 х 1,4++519 500
Серия 2 Амальгамная?
ОДВ-200А2452001102522022002001600,4 х 0,56 х 1,7++554 800
ОДВ-250А2782501452522030002001100,4 х 0,6 х 1,9++624 200
ОДВ-300А3803001702522037003001200,4 х 0,6 х 1,9++856 000
ОДВ-400А4904002302522050003001400,4 х 0,6 х 1,95++1 017 500
ОДВ-500А6105002902522076003001800,5 х 0,65 х 1,95++1 179 000
ОДВ-700А78070043025220100004002400,5 х 0,65 х 2++1 425 500
ОДВ-1000А1130100060025220130004003500,55 х 1 х 2++2 046 000
ОДВ-1200А1375120084525220155004004000,6 х 1,1 х 2,1++2 218 800
ОДВ-1500А1690150095025220195004004700,7 х 1,2 х 2,2++2 658 000
ОДВ-2000А23502000121025220250004005900,8 х 1,5 х 2,2++3 439 000
МодельПроизводительностьПотреб.ПатрубкиМассаГабаритныеУФБлокСтоимость
Техническая водаОчищенные стокимощностьразмерыдатчикпромывкис НДС
м3/часм3/часВтммкгмналналруб
Серия 3 Стандарт?
ОДВ-2С-0.50,60,5303/4"50,06 х 0,1 х 0,45--17 800
ОДВ-2С-0.70,780,7373/4"60,06 х 0,1 х 0,5--19 500
ОДВ-2С-10,851401"80,1 х 0,12 х 0,55--21 800
ОДВ-2С-1.511,5601"100,1 х 0,12 х 0,95--27 200
ОДВ-2С-1.721,7701"120,1 х 0,12 х 1--37 900
ОДВ-2С32802"150,1 х 0,2 х 1,1--46 300
ОДВ-3С43902"180,1 х 0,2 х 1,3--59 600
ОДВ-4С542002"250,2 х 0,3 х 1,1+-94 100
ОДВ-6С8,562402"320,2 х 0,3 х 1,4+-119 000
ОДВ-8С1283402"410,2 х 0,3 х 1,4+-138 550
ОДВ-12С1512480100450,25 х 0,46 х 1,4++177 600
ОДВ-16С2216560100560,25 х 0,46 х 1,4++189 600
ОДВ-20С2520620100730,25 х 0,46 х 1,4++213 460
ОДВ-30С38308701001240,3 х 0,5 х 1,4++287 500
ОДВ-40С504012001501460,3 х 0,5 х 1,4++374 000
ОДВ-50С655015501501580,4 х 0,56 х 1,4++411 800
ОДВ-60С756018501501650,4 х 0,56 х 1,4++519 500
Серия 4 Амальгамная?
ОДВ-80СА1028022001501600,4 х 0,56 х 1,7++554 800
ОДВ-100СА12010030001501100,4 х 0,6 х 1,7++589 500
ОДВ-120СА13312037001501200,4 х 0,6 х 1,9++624 200
ОДВ-150СА16515050001501400,4 х 0,6 х 1,95++856 000
ОДВ-200СА28020076003001800,5 х 0,65 х 1,95++1 179 000
ОДВ-300СА365300100004002400,5 х 0,65 х 2++1 425 500
ОДВ-400СА500400130004003500,55 х 1 х 2++2 046 000
ОДВ-500СА650500155004004000,6 х 1,1 х 2,1++2 218 800
ОДВ-600СА740600195005004700,7 х 1,2 х 2,2++2 658 000
ОДВ-800СА990800250006005900,8 х 1,5 х 2,2++3 439 000
МодельПроизводи-
тельность
Потребляемая
мощность
ПатрубкиМассаГабаритные
размеры
УФ
датчик
Блок
промывки
Стоимость
с НДС
м3/часвтммкгмналналруб
ОДВ-5-0.5-М0.5153/4"40,06 х 0,1 х 0,35--30 200
ОДВ-5-1-М1303/4"50,06 х 0,1 х 0,45--37 400
ОДВ-5-1.5-М1,5373/4"60,06 х 0,1 х 0,5--40 500
ОДВ-5-2-М2401"80,1 х 0,12 х 0,55--52 300
ОДВ-5-3-М3601"100,1 х 0,12 х 0,95--61 500
ОДВ-5-4-М4701"120,1 х 0,12 х 1--75 400
ОДВ-5-М5802"150,1 х 0,2 х 1,1--93 500
ОДВ-7-М7902"180,1 х 0,2 х 1,3--127 800
ОДВ-10-М102002"250,2 х 0,3 х 1,1+-175 200
ОДВ-15-М152402"320,2 х 0,3 х 1,4+-214 000
ОДВ-20-М203402"410,2 х 0,3 х 1,4+-285 400
ОДВ-30-М30480100450,25 х 0,46 х 1,4++341 000
ОДВ-40-М40560100560,25 х 0,46 х 1,4++419 900
ОДВ-50-М50620100730,25 х 0,46 х 1,4++514 000
ОДВ-70-М708701001240,3 х 0,5 х 1,4++566 500
ОДВ-100-М10012001501460,3 х 0,5 х 1,4++898 800
ОДВ-130-М13015501501580,4 х 0,56 х 1,4++1 025 000
ОДВ-150-М15018501501650,4 х 0,56 х 1,4++1 295 000
МодельПроизводи-
тельность
Кол-во
ламп
Потреб.
мощность
Габаритные
размеры
УФ
датчик
Контроллер
темп-ры
Стоимость
с НДС
м3/часшткВтмналналруб
ОДВ-2Л210,080,8 х 0,15 х 0,2--55 500
ОДВ-3Л310,120,8 х 0,15 х 0,2--72 450
ОДВ-4Л410,181,2 х 0,15 х 0,3+-112 000
ОДВ-6Л610,21,4 х 0,15 х 0,3+-126 000
ОДВ-8Л810,251,4 х 0,15 х 0,3+-159 600
ОДВ-12Л1220,481,4 х 0,15 х 0,4++223 125
ОДВ-16Л1620,561,4 х 0,15 х 0,4++268 740
ОДВ-20Л2040,61,4 х 0,15 х 0,4++288 750
ОДВ-30Л3060,91,5 х 0,18 х 0,4++374 062
ОДВ-40Л40811,5 х 0,15 х 0,4++498 750
ОДВ-50Л50101,21,5 х 0,18 х 0,5++558 340
ОДВ-60ЛА60121,41,5х 0,18 х 0,4++654 940
ОДВ-90ЛА9062,12 х 0,18 х 0,4++892 500
ОДВ-120ЛА12082,82 х 0,18 х 0,5++997 500
ОДВ-150ЛА150103,52 х 0,18 х 0,6++1 176 000
ОДВ-180ЛА180124,22 х 0,18 х 0,7++1 242 000
ОДВ-210ЛА210144,92 х 0,18 х 0,8++1 335 600
ОДВ-240ЛА240165,62 х 0,18 х 0,9++1 499 000
ОДВ-270ЛА270186,32 х 0,18 х 1,0++1 613 000
ОДВ-300ЛА3002072 х 0,18 х 1,1++1 700 000
Расчетная стоимость формируется индивидуально по запросу

Заполните форму опросного листа и мы рассчитаем точную стоимость обеззараживателя воды для вашего запроса.
