Варницкий Монастырь, КНС

Канализационная насосная станция для Варницкого монастыря, г. Ростов.

Канализационная насосная станция Armoplast-1200-3400 для Троице-Сергиево Варницкого монастрыя для замены устаревшей с учетом новых требований.

6 м³/час
Производительность КНС
20 м
Напор насосов

Задачи

В конце мая 2016 года к нам обратился Главный инженер Троице-Сергиева Варницкого монастыря с просьбой модернизировать имеющуюся на территории КНС хозяйственно-бытовых сточных вод и заменить насос, так как имелись серьёзные проблемы при её эксплуатации: часто заклинивало единственный установленный в КНС насос и из-за сложности очистки поверхности приёмного резервуара рядом с КНС ощущался специфический запах канализации.

Модернизацию КНС требовалось провести максимально быстро, так как уже были запланированы работы по благоустройству монастырской территории.

Проделанная работа

Для уточнения ситуации решили произвести осмотр оборудования на месте. Был организован выезд специалистов технологического отдела.

Прибыв на место специалисты установили, что используемая на тот момент КНС была оснащена единственным насосом, по своим характеристикам «расход-напор» не соответствующим характеристикам существующей канализационной сети. Насос работал с перегрузом по мощности, в результате чего несколько раз приходилось проводить капитальный ремонт с заменой обмоток.

На подводящем патрубке КНС не было предусмотрено мусоросборной корзины, что по словам обслуживающего КНС персонала часто приводило к заклиниванию рабочего колеса насоса.

Корпус КНС был изготовлен из чёрной стали. Вся поверхность резервуара покрыта толстым слоем ржавчины и отложений, усложнявших очистку резервуара; в некоторых местах корпус проржавел насквозь.

Для модернизации КНС требовалась замена насоса на более подходящий по своим характеристикам с установкой второго резервного и установка мусоросборной корзины на подводящем патрубке приёмного резервуара. Аварийное состояние металлических стенок корпуса КНС не позволяло произвести данные мероприятия. Стало очевидно, что требовалась полная замена КНС на новую.

Оборудование

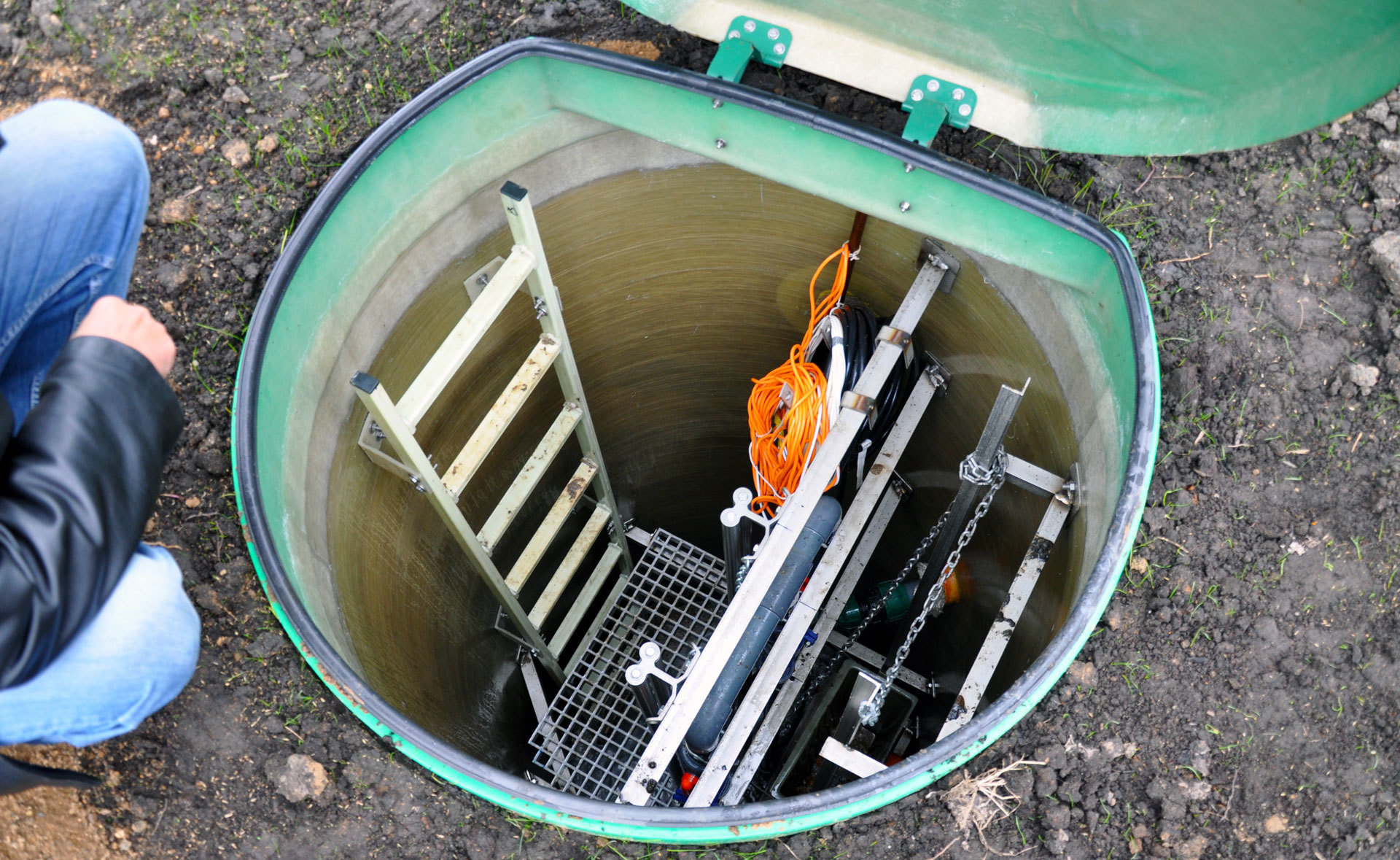

Была предложена комплектная КНС Armoplast-1200-3400 производительностью Q=6 м³/ч и напором на выходе H=22 м в корпусе из коррозионностойкого стеклопластика с двумя насосами (рабочий и резервный). В качестве насосов были подобраны канализационные погружные насосы марки SEG.40.15.2.50B производства Grundfos. Насосы оснащены режущим механизмом, что защищает сети от засорения, а сам насос от заклинивания. Для удобства регламентного обслуживания, насосы устанавливались в КНС на автоматические трубные муфты с поверхности земли по специальным направляющим.

На подводящем патрубке КНС была установлена мусоросборная стеклопластиковая корзина на направляющих штангах.

Для облегчения присоединения к существующей напорной трубе, было принято нестандартное решение оснастить КНС удлинённым гибким напорным патрубком-компенсатором для компенсации возможных смещений труб при монтаже.

В ходе монтажа строители высоко оценили качество заводской сборки оборудования и особо отметили удобство присоединения к напорной сети благодаря удлинённому гибкому патрубку-компенсатору.
