УДВ

Бактерицидные установки

Общее описание

Назначение

Установка для дизинфекции воды УДВ предназначена для обеззараживания:

  • Питьевой воды;
  • Сточной воды после очистки;
  • Воды для пищевых производств;
  • Производственной воды, участвующей в технологическом цикле;
  • Поверхностной воды;
  • Морской воды.

Конструкция и комплектация

Для подачи и отвода обеззараженной воды в комплект поставки включены подающий и отводящий патрубки, так же система оснащена устройством для отбора проб, уф-датчиком и насосным оборудованием для промывки кварцевых чехлов. Число ламп определяется расчетным путем с учетом производительности. Модульные установки расчетной производительности можно сблокировать, для получения требуемой в случае необходимости.

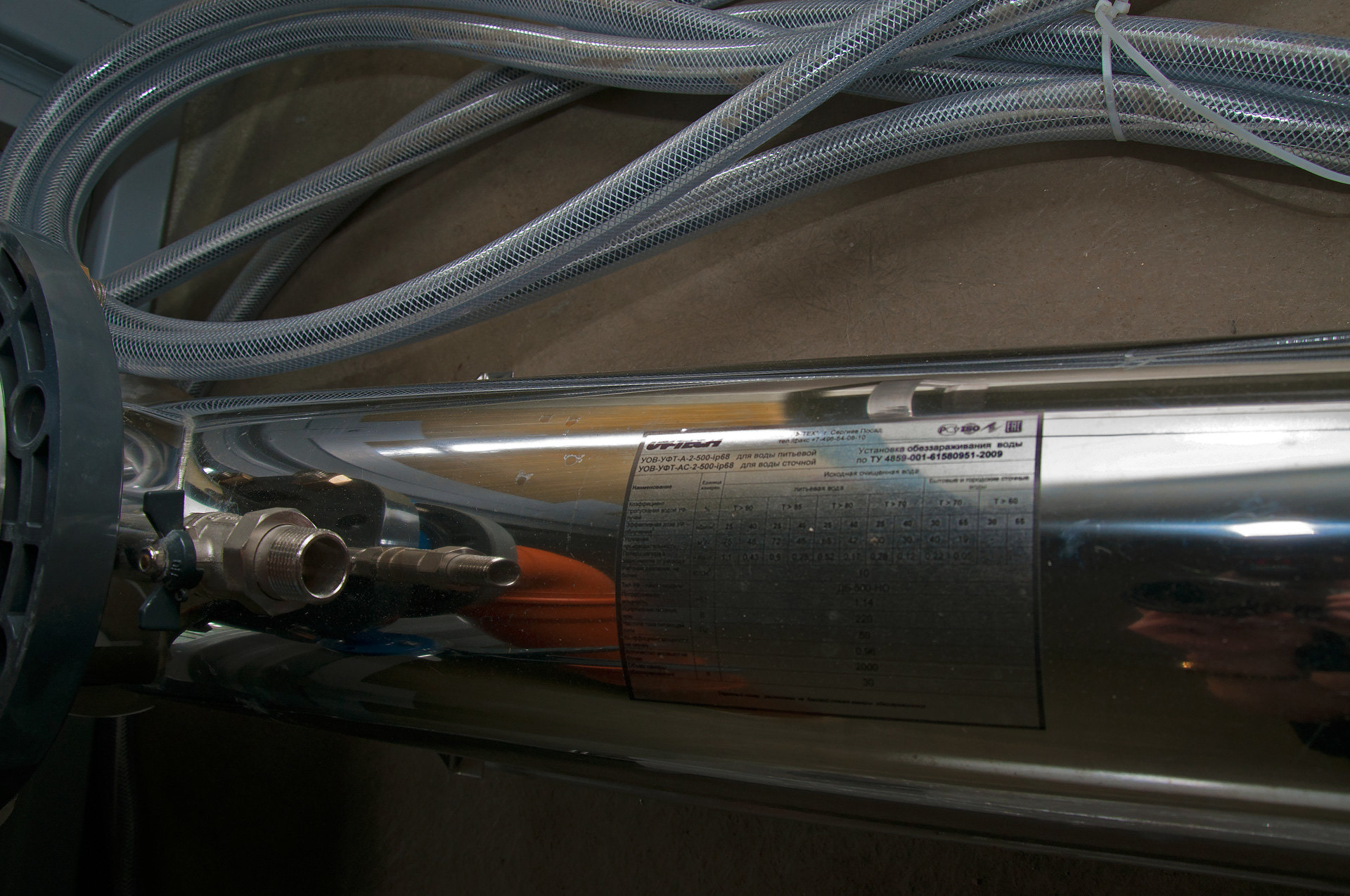

Конструкция УДВ:

  • Цилиндрический корпус из нержавеющей стали;
  • Ультрафиолетовые лампы в кварцевых кожухах;
  • Пульт управления установкой;
  • Блок промывки кварцевых чехлов;
  • Датчик плотности ультрафиолетового потока.

Принцип работы

На заключительном этапе водоподготовки или водоочистки вода поступает в бактерицидную установку, где происходит ультрафиолетовое облучение проходящей внутри корпуса воды. Времени контакта ультрафиолетовых лучей и очищаемой воды достаточно для получения требуемого эффекта обеззараживания, так как реакция ультрафиолета на клетки микроорганизмов мгновенна. Эффект обеззараживания так же определен необходимой плотностью потока ультрафиолета.

Бактерицидные установки УФ-обеззараживания комплектуются ртутными лампами следующих видов: низкого и высокого давления. Преимущество аргон-ртутных ламп низкого давления состоит в том, что основной поток излучения их совпадает с энергией наибольшего бактерицидного действия. Лампы высокого давления (в сравнении с аргон-ртутными лампами) обладают более высокой мощностью ультрафиолетового излучения.

Применение

Применение бактерицидных установок для дезинфекции воды возможно как при установке их на воздухе над свободной поверхностью обрабатываемой воды так и при опускании в воду в кварцевых чехлах, которые защищают лампы от температурного воздействия воды. Максимально допустимый срок службы ламп установлен 5000-8000 часов фактической продолжительности работы..

Характеристики и цены
МодельПроизводительностьМощностьCоединениеСтоимость, с НДС
T = 70%T = 65%T = 50%
м3/чм3/чм3/чВт-руб
Серия master
DUV-1-48-N MST ZD-OP1,7--52G 1"203 500
DUV-1-87-N MST ZD-OP3,63,3-95G 2"208 600
DUV-1А120-NK MST ZD-OP43,52,1210G 2"257 300
DUV-1А120-N MST ZD-OP4,2--210G 2"257 300
DUV-1А250-NK MST ZD-OP76,54,3340G 2"321 100
DUV-1А250-N MST ZD-OP9--340G 2"321 100
DUV-2A120D-N MST ZD-OP8,57,54,8400G 2"486 000
DUV-1А350-NK MST ZD-OP11107400G 2"407 100
DUV-1А350-N MST ZD-OP13--400G 2"407 100
DUV-1А500-NK MST ZD-OP1513,59550DN 65479 200
DUV-2A250D-N MST ZD-OP181610,3650G 2"504 600
DUV-1А500-N MST ZD-OP20--550DN 100479 200
DUV-1А700-NK MST ZD-OP221912,5730DN 65509 600
DUV-1А700-N MST ZD-OP3228-730DN 100509 600
DUV-2А500-N MST ZD-OP3532-1 170DN 100605 900
DUV-2A500D-N MST ZD-OP4036211 170DN 100602 400
DUV-2А700-N MST ZD-OP5045-1 530DN 100712 300
DUV-3А500-N MST ZD-OP6052-1 700DN 150851 400
DUV-4А500-N MST ZD-OP8071-2 200DN 2001 162 200
DUV-5А500-N MST ZD-OP10590-2 800DN 2001 481 800
DUV-6А500-N MST ZD-OP125108-3 200DN 2001 527 000
DUV-7А500-N MST ZD-OP150130-3 700DN 2001 799 900
Серия advanced
DUV-1-48-N ADV ZD-OP1,7--52G 1"112 900
DUV-1-87-N ADV ZD-OP3,63,3-95G 2"127 700
DUV-1А120-NK ADV ZD-OP43,52,1210G 2"156 200
DUV-1А120-N ADV ZD-OP4,2--210G 2"156 200
DUV-1А250-NK ADV ZD-OP76,54,3340G 2"192 900
DUV-1А250-N ADV ZD-OP9--340G 2"192 900
DUV-1А350-NK ADV ZD-OP11107400G 2"250 500
DUV-1А350-N ADV ZD-OP13--400G 2"250 500
DUV-1А500-NK ADV ZD-OP1513,59550DN 65311 900
DUV-1А500-N ADV ZD-OP20--550DN 100311 900
DUV-1А700-NK ADV ZD-OP221912,5730DN 65343 900
DUV-1А700-N ADV ZD-OP3228-730DN 100343 900
Серия basic
DUV-1-21-N BSC ZD-OP1,2--24G 1"44 900
DUV-1-48-N BSC ZD-OP1,7--52G 1"61 100
DUV-1-87-N BSC ZD-OP3,63,3-95G 2"75 600
DUV-1А120-NK BSC ZD-OP43,52,1210G 1"120 500
DUV-1А120-N BSC ZD-OP4,2--210G 2"121 600
DUV-1А250-N BSC ZD-OP98-340G 2"134 100
МодельПроизводительностьМощностьCоединениеСтоимость, с НДС
T = 90%T = 85%T = 70%
254025402540?
м3/чм3/чм3/чм3/чм3/чм3/чВт-руб
Серия master
DUV-1-48-N MST ZD-OP3,2231,92,21,452G 1"203 500
DUV-1-87-N MST ZD-OP7,54,774,45,13,295G 2"208 600
DUV-1А120-N MST ZD-OP106,3855,83,6210G 2"257 300
DUV-1А250-N MST ZD-OP2013171112,27,7340G 2"321 100
DUV-1А350-N MST ZD-OP301927171912400G 2"407 100
DUV-1А500-N MST ZD-OP503244282818550DN 100479 200
DUV-1А700-N MST ZD-OP704461393924730DN 100509 600
DUV-2А500-N MST ZD-OP10063825251321 170DN 100605 900
DUV-2А700-N MST ZD-OP--1157271451 530DN 100712 300
DUV-3А500-N MST ZD-OP1751101439083521 700DN 150851 400
DUV-4А500-N MST ZD-OP260165210130116732 200DN 2001 162 200
DUV-5А500-N MST ZD-OP--268170147922 800DN 2001 481 800
DUV-5А500-NE MST ZD-OP360225----2 800DN 2501 508 400
DUV-6А500-N MST ZD-OP--3152001721083 200DN 2001 527 000
DUV-6А500-NE MST ZD-OP420265----3 200DN 2501 572 900
DUV-7А500-N MST ZD-OP--3842402071303 700DN 2001 799 900
Серия advanced
DUV-1-48-N ADV ZD-OP3,2231,92,21,452G 1"112 900
DUV-1-87-N ADV ZD-OP7,54,774,45,13,295G 2"127 700
DUV-1А120-N ADV ZD-OP106,3855,83,6210G 2"156 200
DUV-1А250-N ADV ZD-OP2013171112,27,7340G 2"192 900
DUV-1А350-N ADV ZD-OP301927171912400G 2"250 500
DUV-1А500-N ADV ZD-OP503244282818550DN 100311 900
DUV-1А700-N ADV ZD-OP704461393924730DN 100343 900
Серия basic
DUV-1-21-N BSC ZD-OP2,11,321,31,40,924G 1"44 900
DUV-1-48-N BSC ZD-OP3,2231,92,21,452G 1"61 100
DUV-1-87-N BSC ZD-OP7,54,774,45,13,295G 2"75 600
DUV-1А120-N BSC ZD-OP106,3855,83,6210G 2"121 600
DUV-1А250-N BSC ZD-OP2013171112,27,7340G 2"134 100
МодельПроизводительностьСтоимость, с НДС
T=90%T=80%T=70%T=60%T=50%
м3/часм3/часм3/часм3/часм3/часм3/часруб
Серия УДВ/S?
УДВ-1/1-S10,8----по запросу
УДВ-2/1-S2,21,8----по запросу
УДВ-1/48-S3,32,72,21,8--по запросу
УДВ-5/1-S53,7----по запросу
УДВ-1A120HO-S107,65,84,8--по запросу
УДВ-1A250HO-S2015,211,69,76-по запросу
Серия УДВ/N?
УДВ-1/1-N10,8----по запросу
УДВ-2/1-N2,21,8----по запросу
УДВ-1/48-N3,32,72,21,8--по запросу
УДВ-5/1-N4,843,22,7--по запросу
УДВ-1A120HO-N107,65,84,8--по запросу
УДВ-2A120HO-D-N--11,59,664,8по запросу
УДВ-1A300H-89-N1713,51196,25,2по запросу
УДВ-1A250HO-N2015,211,69,76-по запросу
УДВ-1A300H-114-N23181411,57-по запросу
УДВ-2A250HO-D-N--2319129,6по запросу
УДВ-1A500HO-N5037262213-по запросу
УДВ-3A300H-N785540332016по запросу
УДВ-2A500HO-N7568484024-по запросу
УДВ-2A500HO-D-N--50442620по запросу
УДВ-4A300H-N1369062523023по запросу
УДВ-3A500HO-N135111766337-по запросу
УДВ-4A500HO-N2151531038650-по запросу
УДВ-5A500HO-N30021714311967-по запросу
УДВ-6A500HO-N33026117114381-по запросу
УДВ-7A500HO-N35030520016795-по запросу
Заполните и отправьте нам опросный лист, и мы подготовим для вас коммерческое предложение

Наши сотрудники помогут выполнить расчет и подбор оборудования с учетом ваших возможностей и требований по эффективности очистки

Заполнить опросный лист
Преимущества
  • Высокая эффективность;
  • Широкий спектр обеззараживания;
  • Длительная работа ламп до исчерпания ресурса;
  • Простота замены выработанных ламп;
  • Низкое энергопотребление;
  • Несложный монтаж оборудования;
  • Компактность бактерицидной установки УДВ.
