Варницкий Монастырь

Система водоподготовки в Троице-Сергиев Варницком монастыре

Системы водоподготовки MayerKraft производительностью 0,8 м3/час, 1,5 м3/час, 3 м3/час, 4 м3/час.

1427 год
Основание монастыря на месте рождения Сергия Радонежского
9,5 м³/час
Общая номинальная производительность системы водоподготовки

Задача

В январе 2016 года служба главного инженера монастыря обратилась с целью проработки четырех технологических схем водоподготовки в разных корпусах монастыря и замены существующего водоподготовительного оборудования.

Оборудование

По результатам выезда на объект, анализа протокола лабораторного исследования воды и расчета оборудования были предложены технологический схемы, которые впоследствии были утверждены службой главного инженера.

Оборудование настоятельного корпуса

  • Универсальный фильтр MayerKraft A-Type-B30-13;
  • Ультрафиолетовый обеззараживатель воды ОДВ-5-1.5.

Оборудование трапезной монастыря

  • Аэрационный комплект MayerKraft АК13;
  • Фильтр для очистки воды от железа и марганца MayerKraft М18;
  • Угольный фильтр MayerKraft C16 ;
  • Ультрафиолетовый обеззараживатель воды ОДВ-5-3 .

Оборудование учебного корпуса

  • Аэрационный комплект MayerKraft АК14;
  • Угольный фильтр MayerKraft C16;
  • Фильтр для очистки воды от железа и марганца MayerKraft М21;
  • Ультрафиолетовый обеззараживатель воды ОДВ-5-4.

Оборудование церковно-приходской школы

  • Универсальный фильтр MayerKraft A-Type-B30-10 .

Описание на примере трапезной монастыря

Исходная вода подается на грязевик, где вода освобождается от нерастворимых примесей (песок, окалина и пр.), размером более 0,75 мм.

Затем компрессором в поток воды подается воздух и образующаяся водовоздушная смесь направляется в аэрационную колонну MayerKraft AK, где происходит растворение кислорода и происходит частичное окисление железа. Компрессор включается по показанию датчика потока при наличии разбора воды.

В фильтре обезжелезивателе MayerKraft M на поверхности гранул каталитической загрузки железо окисляется кислородом, переводится в нерастворимую форму и отфильтровывается в толще загрузки.

Далее очищенная от железа вода отфильтровывается на угольной загрузке MayerKraft C – снижается цветность и запах воды, улучшается привкус.

На финише вода проходит через ультрафиолетовый обеззараживатель.

В качестве резервного водоснабжения в схеме предусмотрен накопительный бак с насосной станцией подачи воды потребителю.

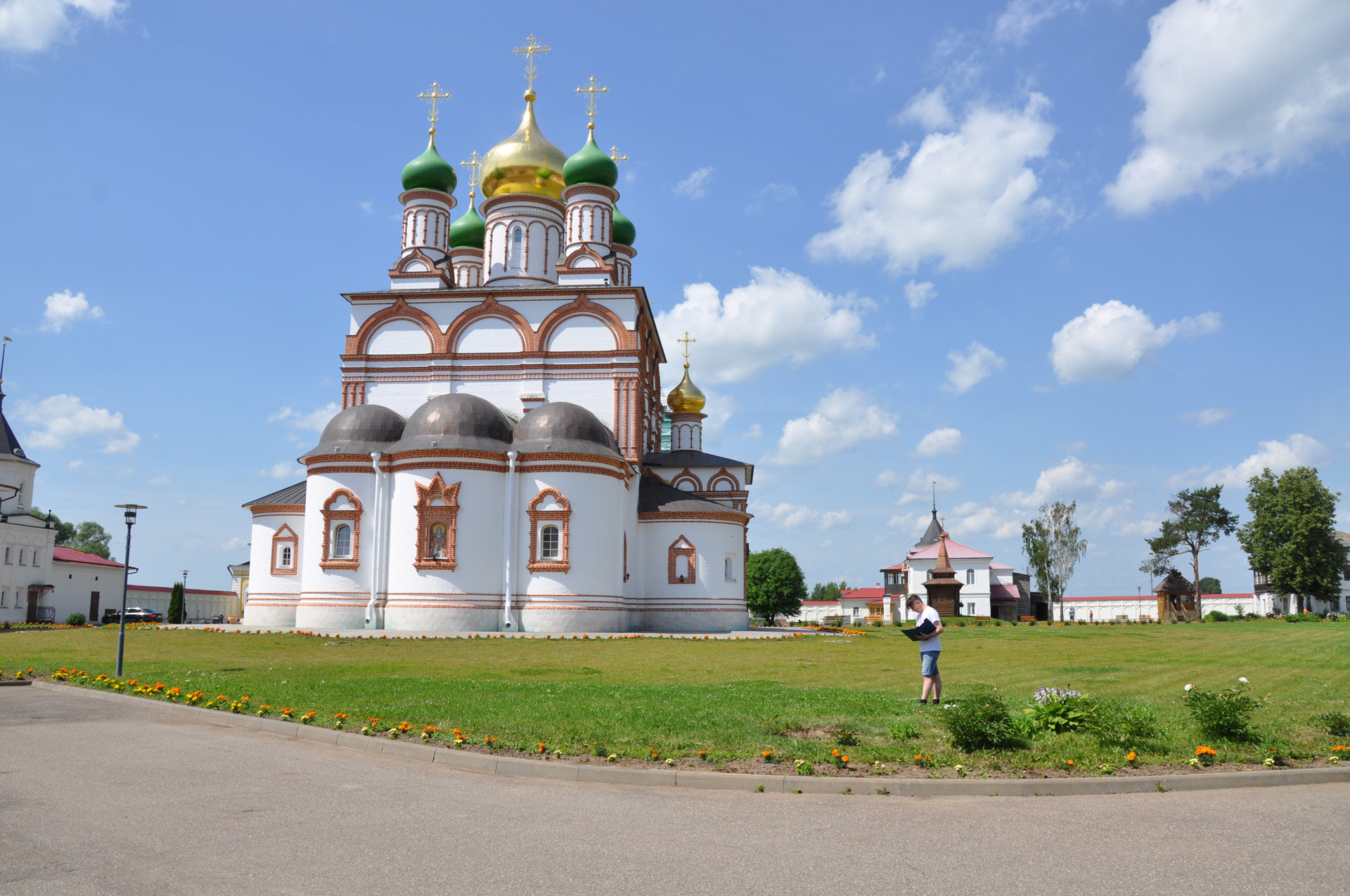

Троице-Сергиев Варницкий монастырь — подворье Свято-Троицкой Сергиевой лавры — состоит в непосредственном ведении Патриарха Московского и всея Руси. В обители действует православная гимназия и при ней пансион для учеников 10-го и 11-го классов.
