Векса-45-МА
Ливневые очистные сооружения
| Характеристики | |
|---|---|
| Производительность | 45 л/с |
| 162 м3/ч | |
| Габариты корпусов | 11600х2400 - 1 шт |
| Размеры установки | |
| длина | 11600 мм |
| высота | 2580 мм |
| ширина | 2400 мм |
| Высота патрубков | |
| входного | 2200 мм |
| выходного | 1850 мм |
| Диаметр корпуса | 2400 мм |
| Диаметр патрубков | 315 мм |
| Рабочий объём? | 48,7 м3 |
| Масса (сухая/с водой)? | 3,5/52,2 т |
| Объём нефтепродуктов | 0,89 м3 |
| Объём осадка | 6,02 м3 |
| Сорбционных фильтров | 11 шт |
| Технических колодцев | 6 шт |
| Корпусов | 1 шт |
| Базовая комплектация | |
|---|---|
| Корпус | 1 шт |
| Люк | 6 шт |
| Комплект сорбционных фильтров | 1 шт |
| Руководство по эксплуатации | 1 шт |
| Дополнительная комплектация | |
| Монтажный комплект? | 1 шт |
| Доп. комплект сорбционных фильтров | 1 шт |
| Датчик уровня нефтепродуктов | 1 шт |
| Датчик уровня осадка | 1 шт |
| Лестница алюминиевая | 6 шт |
| Показатели очистки поверхностных стоков | |||
|---|---|---|---|
| Загрязнитель | На входе, макс. | На выходе | |
| Векса | Векса-М | ||
| Взвешенные в-ва, мг/л | 3000 | 5 | 3 |
| Нефтепродукты, мг/л? | 110 | 0,3 | 0,05 |
| ХПК, мгO2/л | 1200 | 10 | 10 |
| БПК5, мгO2/л | 150 | 2 | 2 |
Эскиз Векса-45-МА
01. Монтаж оборудования на железобетонную плиту
02. Монтаж оборудования под проезжую часть
Описание ЛОС Векса
Ливневые очистные сооружения Векса-45 МА представляют собой установку в виде цилиндрического резервуара из композитного материала горизонтального исполнения. Корпус изготовлен путем кольцевой и перекрестной намотки армированных нитей, закрепленных связующими смолами европейского производства. Такая конструкция придает прочность и долговечность установки. На корпусе располагается 6 технических колодцев обслуживания.
Внутри корпус разделен на отсеки, в которых поэтапно происходит очистка поверхностных вод от крупных и мелких фракций взвешенных веществ и нефтепродуктов.
Комплектация
В комплектацию очистных сооружений ливневых стоков входит стеклопластиковый корпус с перегородками. Технические колодцы оснащены стеклопластиковыми люками, при размещении установки под проезжей частью - чугунными люками.
Комплект сорбционных фильтров изготовлен из полимерных материалов и активированного угля. Входной и выходной патрубки - из НПВХ.
Дополнительные опции
Дополнительно в состав очистных сооружений ливневых стоков входят 6 лестниц для обслуживания, монтажный комплект и комплект запасных фильтроэлементов, а также датчики уровня нефтепродуктов и осадка.
Ступени очистки
Поверхностные сточные воды проходят несколько ступеней очистки:
- грубая очистка от мусора и крупных фракций взвешенных веществ в пескоуловителе;
- очистка от тонкодисперсных веществ и неэмульгиованных нефтепродуктов на тонкослойном отстойнике;
- разделение воды и масляной эмульсии в коалесцентном сепараторе, укрупнение капель нефтепродуктов и подготовка стоков для поступления на сорбционные фильтры;
- освобождение стоков от оставшихся нефтепродуктов на сорбционных фильтрах.
Очистка ливневых сточных вод соответствует ПДК для сброса в городскую ливневку и для сброса на рельеф местности в зависимости от комплектации.
Преимущества
Важным преимуществом ЛОС Векса-45 МА является высокая степень очистки от нефтепродуктов и взвешенных веществ до предъявляемых требований ПДК.
Коррозионная устойчивость материалов изготовления, их качество и высокая культура производства продлевает срок службы изделия до 50 лет. Установка сопровождается полной технической и нормативной документацией, предоставляются услуги шеф-монтажа и пусконаладки.

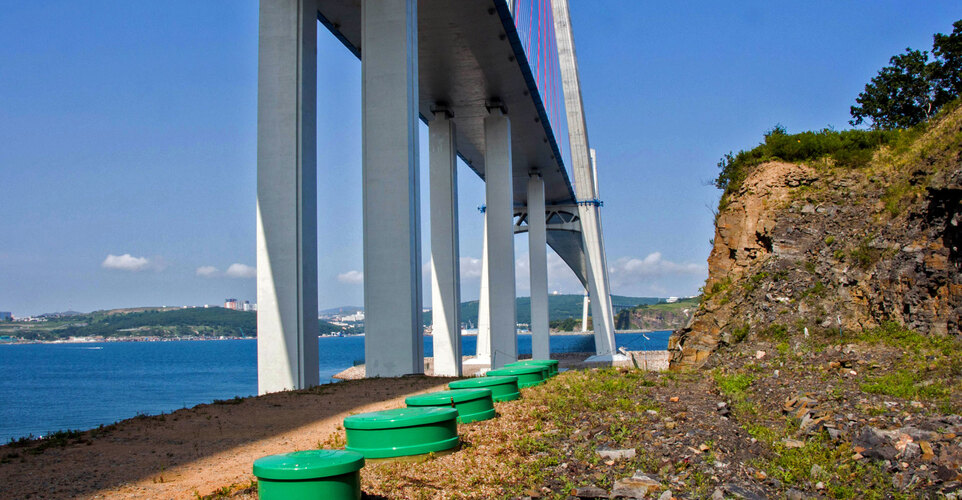

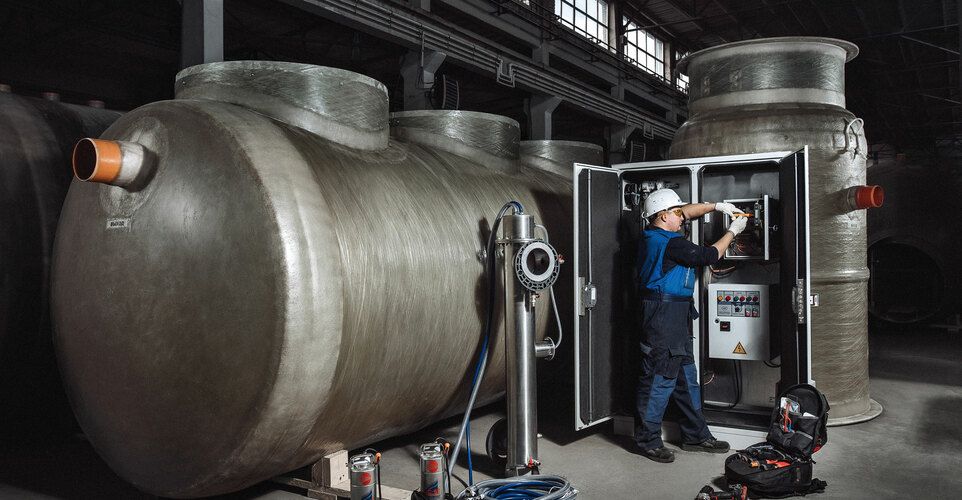

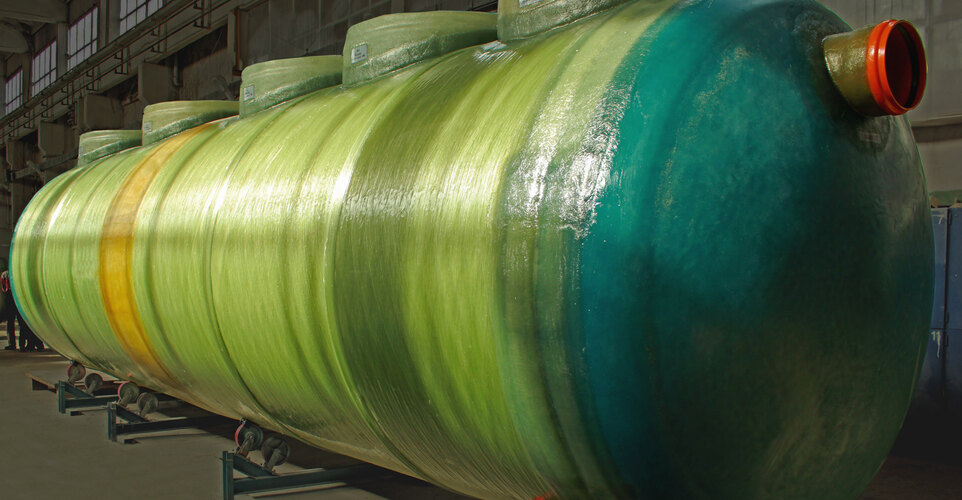

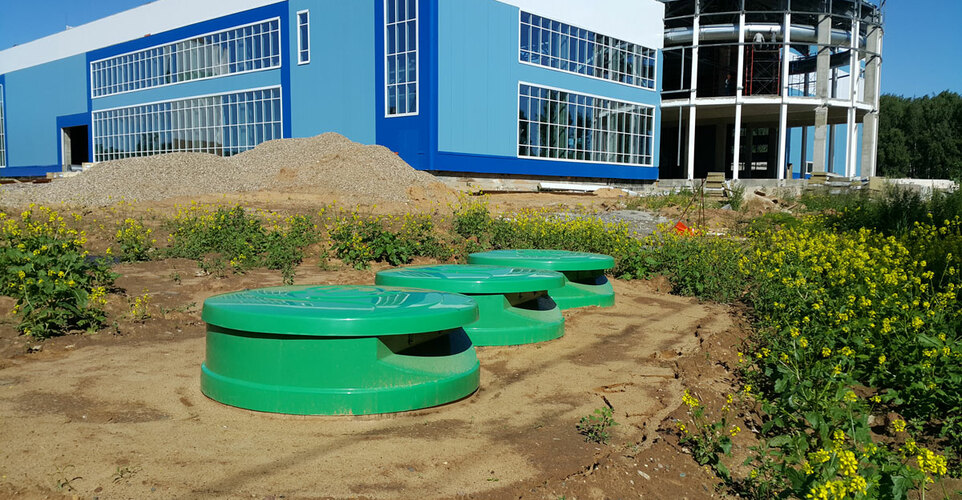

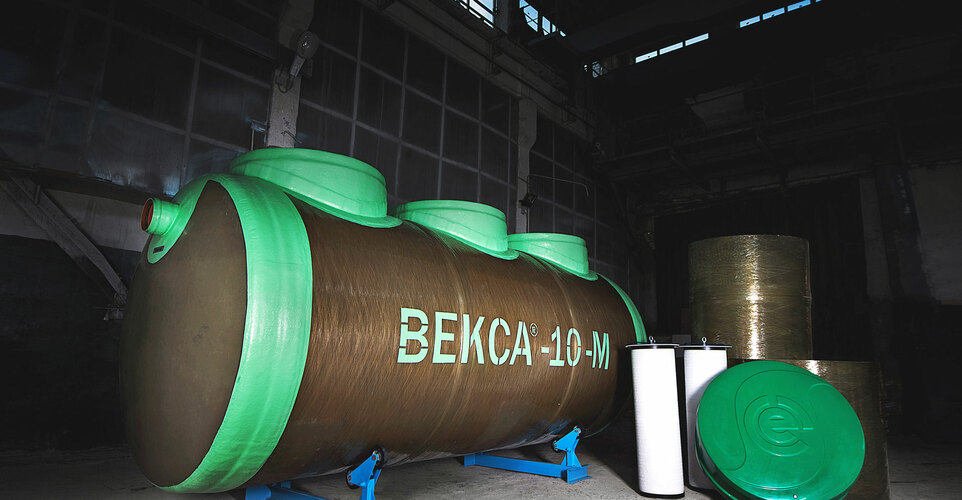

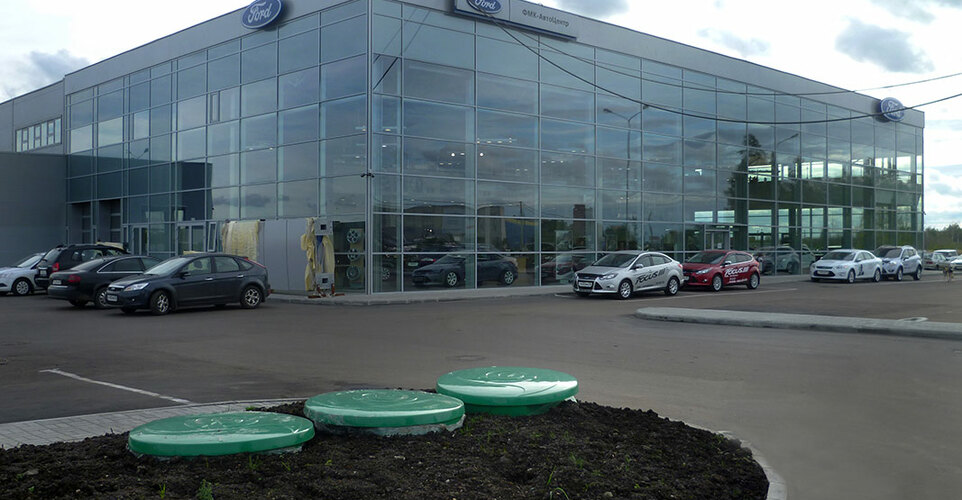

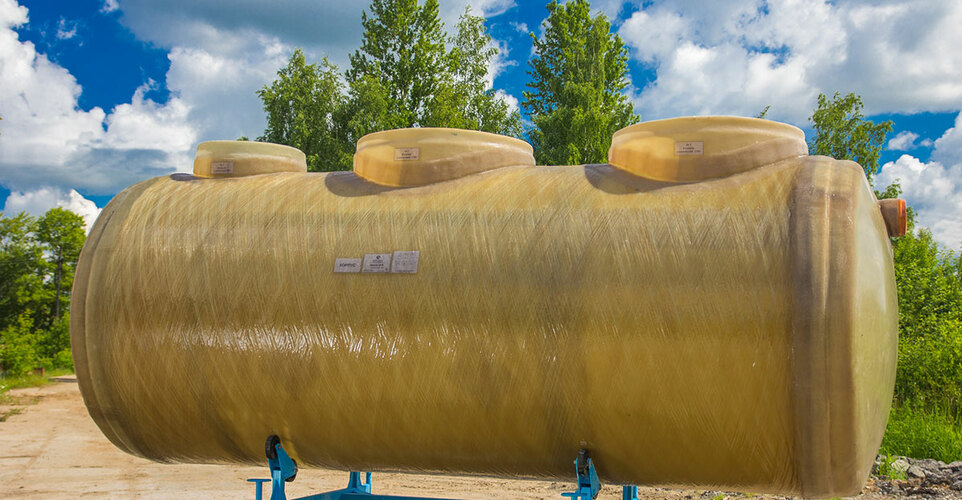

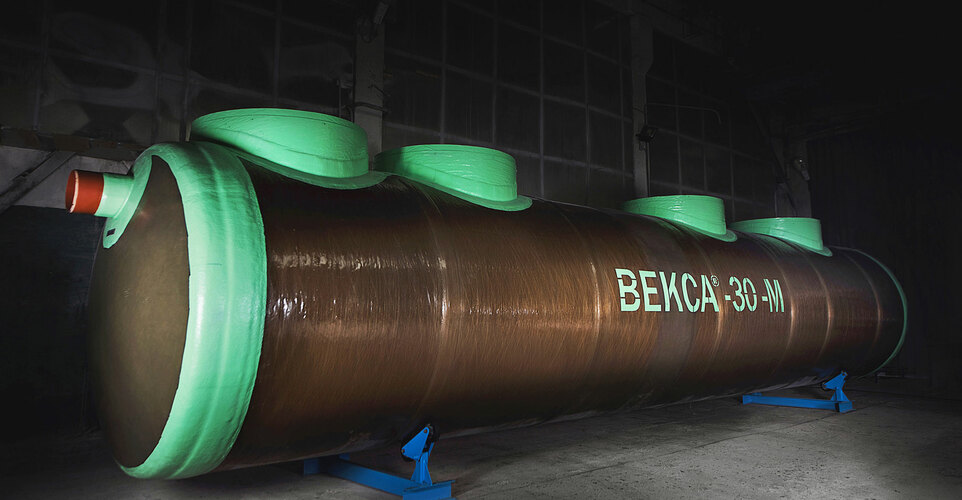

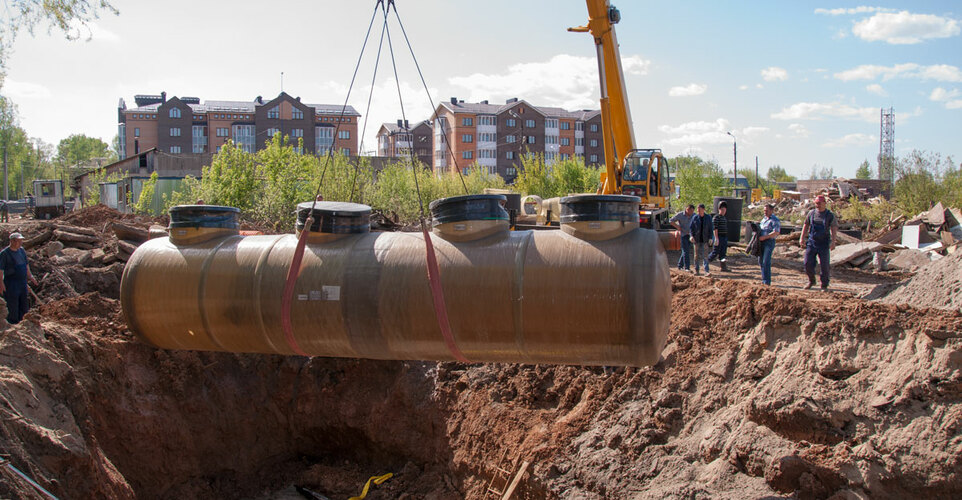

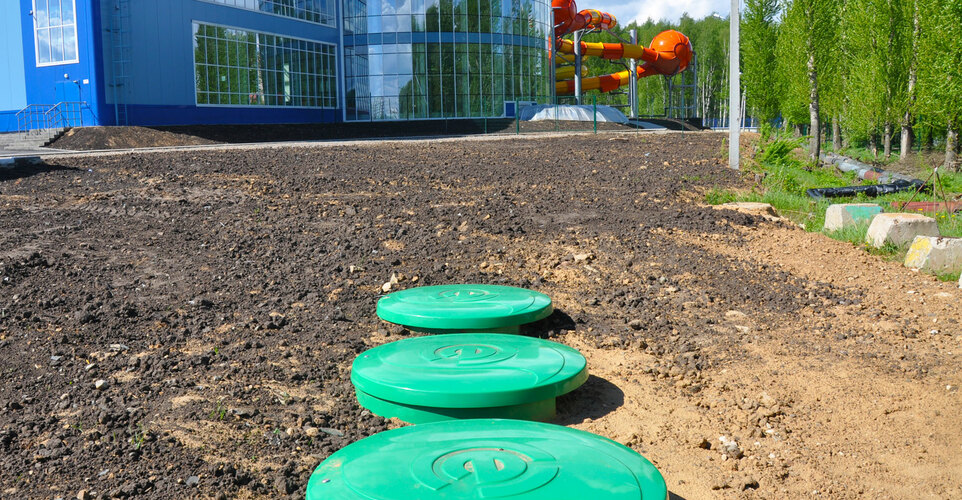

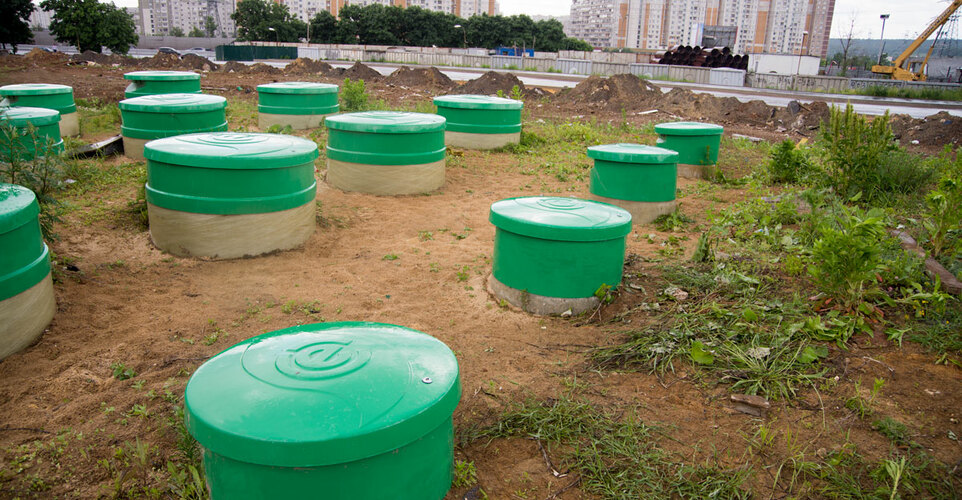

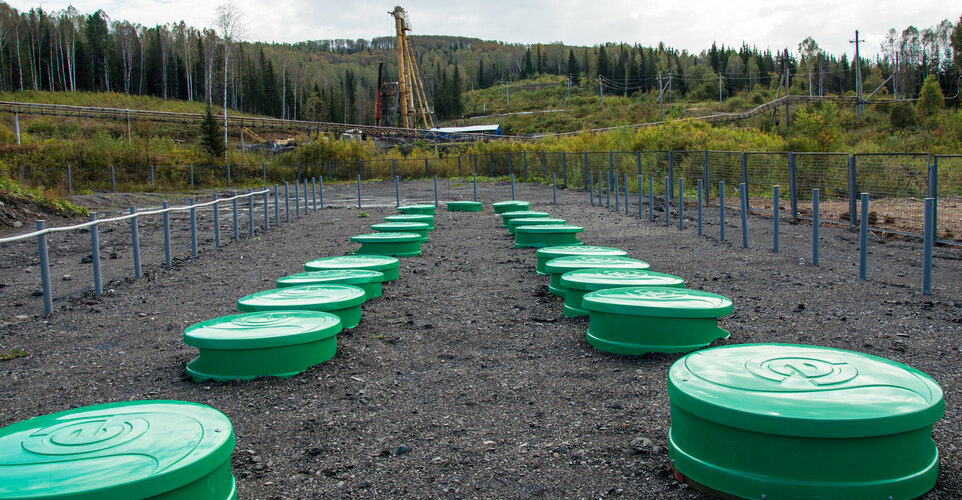

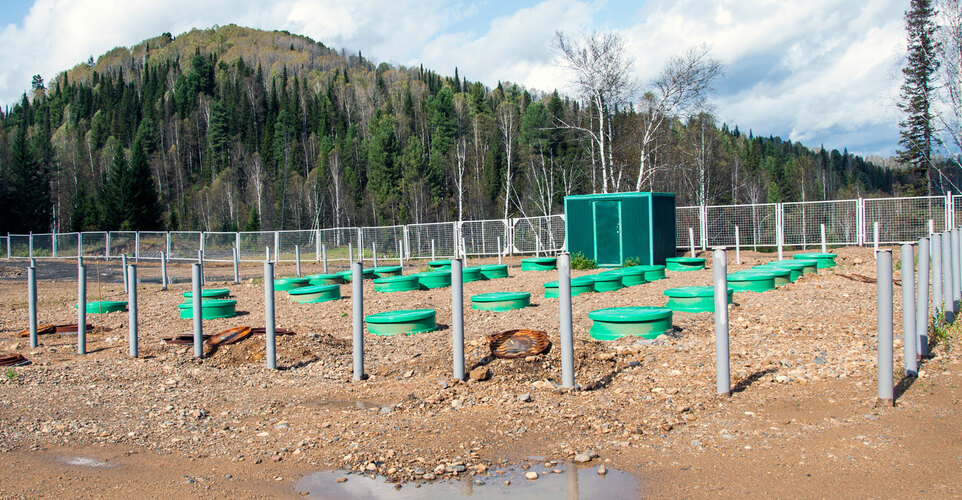

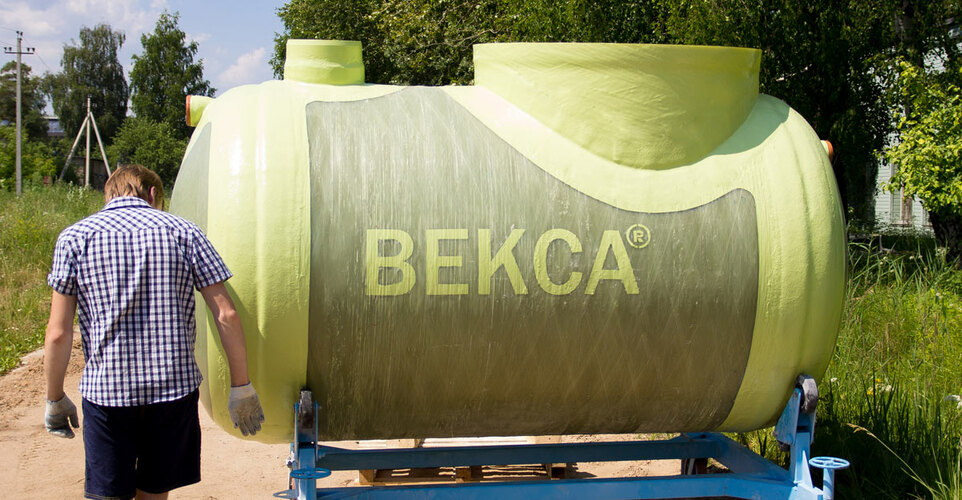

Фотогалерея оборудования
